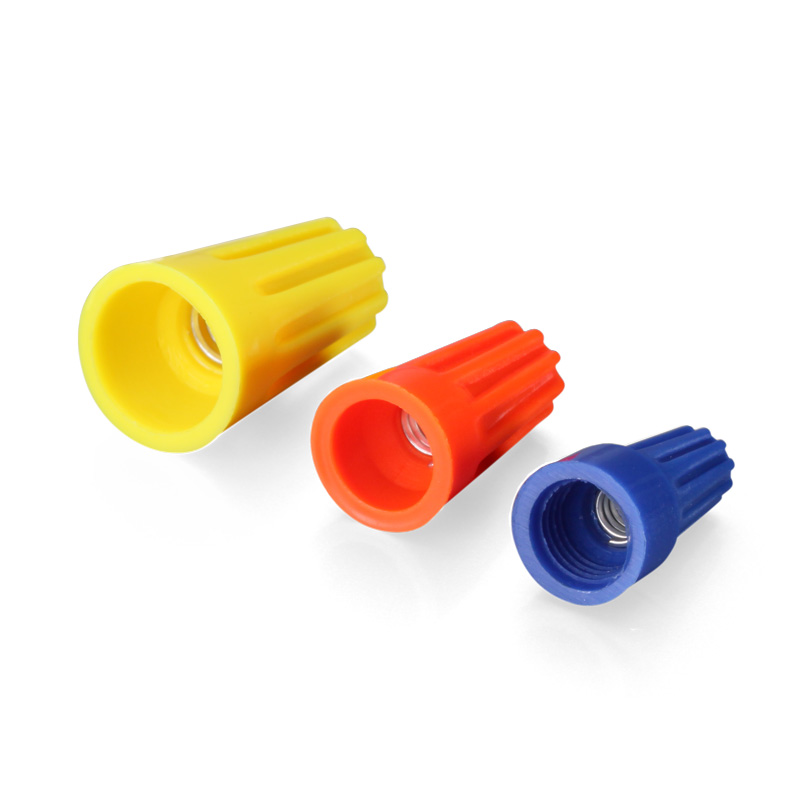

Соединительные изолирующие зажимы СИЗ (КВТ)

Нет. Монтаж скрутками СИЗ предполагает соединение только медных проводов. Соединение медных и алюминиевых проводов в одной скрутке также запрещено. Справедливости ради следует отметить, что два известных мировых производителя имеет в своей линейке по одному размеру, специально предназначенному для монтажа алюминиевых проводов. Однако, конструкция у таких зажимов принципиально иная и, помимо прочего, подразумевает заполнение корпуса анти-оксидантной пастой. На российском рынке представлены СИЗ только для монтажа медных проводов.

Количество проводов не может превышать максимально возможного суммарного сечения, указанного в характеристиках для каждого типоразмера СИЗ. На практике суммарное сечение соединяемых проводов, как правило, меньше максимально возможного суммарного сечения. Вообще, если монтаж происходит без предварительной скрутки проводов при помощи пассатижей, а скручивание происходит непосредственно при вращении и затяжки СИЗ, то оптимальное количество соединяемых медных проводов: 2–3. Максимальное — 4. Все зависит от сечения соединяемых скруткой проводов. Чем большего сечения монтируются провода, тем более трудоемким является монтаж и тем меньшее количество проводов могут быть соединены в скрутке.

Для большинства размеров СИЗ такой необходимости нет. Прежде всего это относится ко всему ряду СИЗ-К (КВТ), которые обладают мощным рычагом в виде специальных уступов («крыльев») облегчающих затяжку и крупных размеров СИЗ (N3, 4, 5).Для монтажа без предварительной скрутки необходимо зачистить провода и расположить их концы близко друг к другу, таким образом, чтобы они образовывали острый угол «пирамиды». После этого следует надеть на них колпачок СИЗ таким образом, чтобы концы жил зашли внутрь конуса пружины и, медленно вращая, закрутить по часовой стрелке до упора. При этом провода скрутятся сами от усилия прикладываемого к корпусу зажима при вращении. Предварительное закручивание проводов при помощи пассатижей для одножильных проводов является нарушением правильной технологии. Помимо того, что губки пассатижей уродуют жилу, скрутка, сделанная при помощи пассатижей ,никогда не будет иметь форму правильной, туго завитой и равномерной «косички». Дальше, наверняка, потребуется обрезка кончиков поводов. Да и вообще, если скрутка уже сделана «вручную», зачем нужны СИЗ? Можно обмотать соединение изолентой и считать процесс монтажа можно завершённым.

Зачастую монтаж соединительных изолирующих зажимов требует определенной физической подготовки. Усилие, необходимое при затяжке СИЗ тем больше, чем больше сечение монтируемых проводов. Если при работе с проводами сечением 1 или 1.5 мм² монтаж продвигается быстро, то при монтаже силовой розеточной группы с одножильными проводами сечением всего лишь 2.5 мм² скрутка из 3-х проводов покажется на порядок более трудоемкой. А если разводку нужно провести сразу в десятке распределительных коробок — это может стать настоящим испытанием. И здесь на помощь приходят СИЗ-К с их отличной эргономикой и увеличенным рычагом. Отпадает всякая надобность в предварительной скрутке проводов пассатижами и уменьшается время монтажа. Благодаря специальному квадратному профилю зажимной пружины и увеличенному крутящему моменту СИЗ-К качество и надежность такого соединения не вызывает сомнений. Ведь часто дальнейшая закрутка СИЗ невозможна не потому, что не хватает сил, а потому что корпус зажима проскальзывает в руке! Кроме того, СИЗ-К являются более широкодиапазонными по сравнению с бюджетными СИЗ.Это означает, что всего один типоразмер СИЗ-К перекрывает несколько диапазонов бюджетных СИЗ и может заменить их. А вообще, возьмите один раз в руки желтые и красные СИЗ и СИЗ-К (их диапазоны min/max почти идентичны) и попробуйте соединить 3x2.5 одножильных медных провода. Все вопросы отпадут автоматически, и разница в цене покажется не заслуживающей внимания!

Можно. Монтаж гибких проводов несколько отличается от монтажа одножильных проводов и требует определенных навыков. При соединении гибких тонкопроволочных жил их следует предварительно подкрутить «вручную», чтобы придать соединению форму конуса. Скрутку необходимо делать в том же направлении, в каком будет навинчиваться СИЗ — по часовой стрелке. В случае если отдельные провода или проволочки выступают за пирамидальный контур скрутки можно провести тримминг кончика скрутки при помощи кусачек или кабельных ножниц. После этого соединение можно заводить внутрь корпуса СИЗ и приступать к закручиванию по часовой стрелке.

Если соединение проводов стационарное и вибрация не предполагается, особой необходимости в такой обмотке нет. Грамотно затянутая скрутка будет держать соединение и без изоленты. В случае если длина снятия изоляции была неправильно рассчитана и оголенная часть проводов выходит из под колпачка, то воспользоваться изолентой имеет смысл. Вообще, обмотка изолентой является скорее дополнительной страховкой фиксации скрутки и делает соединение брызго- и влагозащищенным.

К сожалению, единого общепринятого российского стандарта по СИЗ до сих пор нет. Не было его также и при Советском Союзе, при том, что уже тогда предпринимались попытки производства колпачков со встроенной пружиной по собственным ТУ. Сегодняшняя ситуация на электротехническом рынке России в отношении соединительных изолирующих зажимов (СИЗ) может быть описана одним словом: «хаос». Единственный прогресс, которого удалось достичь — это интегрирование международной системы различия размеров по цветам корпуса (в отличие от зажимов одинакового цвета раннего постсоветского времени). Сейчас на рынке представлены разные производители и импортеры со стандартным цветовым рядом: серый, синий, оранжевый, желтый, красный. Однако на этом сходство и заканчивается. Потому что и габариты, и монтажные размеры, и качество у всех абсолютно разные. Т.е. приобретая СИЗ оранжевого цвета у другого поставщика покупатель не может быть уверен в том, что сможет соединять им провода, которые до этого с успехом монтировал похожим оранжевым зажимом. Соединительные изолирующие зажимы (СИЗ) торговой марки «КВТ» выпускаются по заводскому ТУ и отличаются стабильностью размеров, высоким качеством исполнения и гарантией производителя.

И стандартные СИЗ и СИЗ-К производства «КВТ» выполнены из материалов, подавляющих горение и могут использоваться при монтаже проводки внутри помещений.

Соединительные изолирующие зажимы (СИЗ) предназначены для монтажа внутри помещений (в распределительных коробках и электрических щитах). Минимальная степень защиты IP20 не позволяет использовать СИЗ при открытом уличном монтаже.

Пожалуй, основной причиной популярности соединительных изолирующих зажимов (СИЗ) является то, что они повторяют традиционную существовавшую в течении столетия технологию скрутки медных проводов и делают монтаж более быстрым и цивилизованным. Основное предназначение СИЗ — это максимально упростить процесс соединения двух или более проводов. Если говорить о преимуществах, то есть смысл сравнить монтаж СИЗ с обычной скруткой, либо опрессовкой проводов. Можно выделить несколько преимуществ монтажа с помощью СИЗ: – Сокращение времени монтажа. За то время, которое тратиться на скрутку, пайку и последующую обмотку проводов изолентой или же опрессовку одного соединения специальным инструментом, с помощью СИЗов монтажник может смонтировать до десяти соединений. – Изоляция соединения. После скрутки, пайки или опрессовки проводов полученные соединения необходимо как-то изолировать. Традиционно это делалось при помощи изоляционной ленты. При монтаже СИЗ прочный и надёжный изолирующий корпус уже присутствует в конструкции. Таким образом, в дополнительных операциях нет необходимости. – Безопасность и здоровье. При монтаже с использованием СИЗ в отличие от пайки не стоит опасаться паров свинца и возможных травм от работы с паяльником. – Отсутствие необходимости в специальном инструменте. Вместо набора дополнительных инструментов и аксессуаров можно ограничиться только хорошим стриппером для снятия изоляции и СИЗ. – Цена вопроса. Минимализм в комплектации монтажного набора не может не сказываться положительно на цене.

Правильно подобранный и смонтированный СИЗ, при эксплуатации в нормальном режиме, прослужит столько, сколько будет эксплуатироваться кабель. При этом срок службы зависит от следующих основных факторов: – Качество самих СИЗ. Если вы хотите, чтобы соединение имело должную механическую прочность, и при демонтаже пружина не выпадала из корпуса вместе со скруткой, тщательно выбирайте поставщика. – Правильно выбранный СИЗ - это половина успеха. Подбирая размер и тип (с крыльями или без), обратите внимание, на какие сечения он рассчитан и берите «с запасом». Не стоит изобретать велосипед и пытаться вставить в корпус, предназначенный для маленьких сечений провода больших сечений. Ничего кроме ненадёжного соединения или испорченного СИЗ в результате не получится. – Грамотный монтаж-демонтаж. Если монтаж производится по «правилам»: без формирования предварительной скрутки пассатижами и с медленным вращением корпуса по часовой стрелке до упора, а демонтаж -против часовой стрелки, то СИЗ ответит вам такой же заботой и прослужит долго. При монтаже гибких многожильных проводов следует также рассчитывать силы таким образом, чтобы не переусердствовать и не «свернуть резьбу».

Правильно подобранный и смонтированный СИЗ, при эксплуатации в нормальном режиме, прослужит столько, сколько будет эксплуатироваться кабель. При этом срок службы зависит от следующих основных факторов: – Приобретайте соединительные изолирующие зажимы только у проверенного поставщика. – Удостовертесь, что вы собираетесь соединять исключительно медные провода. – Определите, сколько проводов вы собираетесь соединить, и какое суммарное сечение будет у пучка проводов. – В зависимости от суммарного сечения монтируемых проводов выберете нужный тип соединителей: СИЗ или СИЗ-К. При этом выбирайте размер «с запасом».
