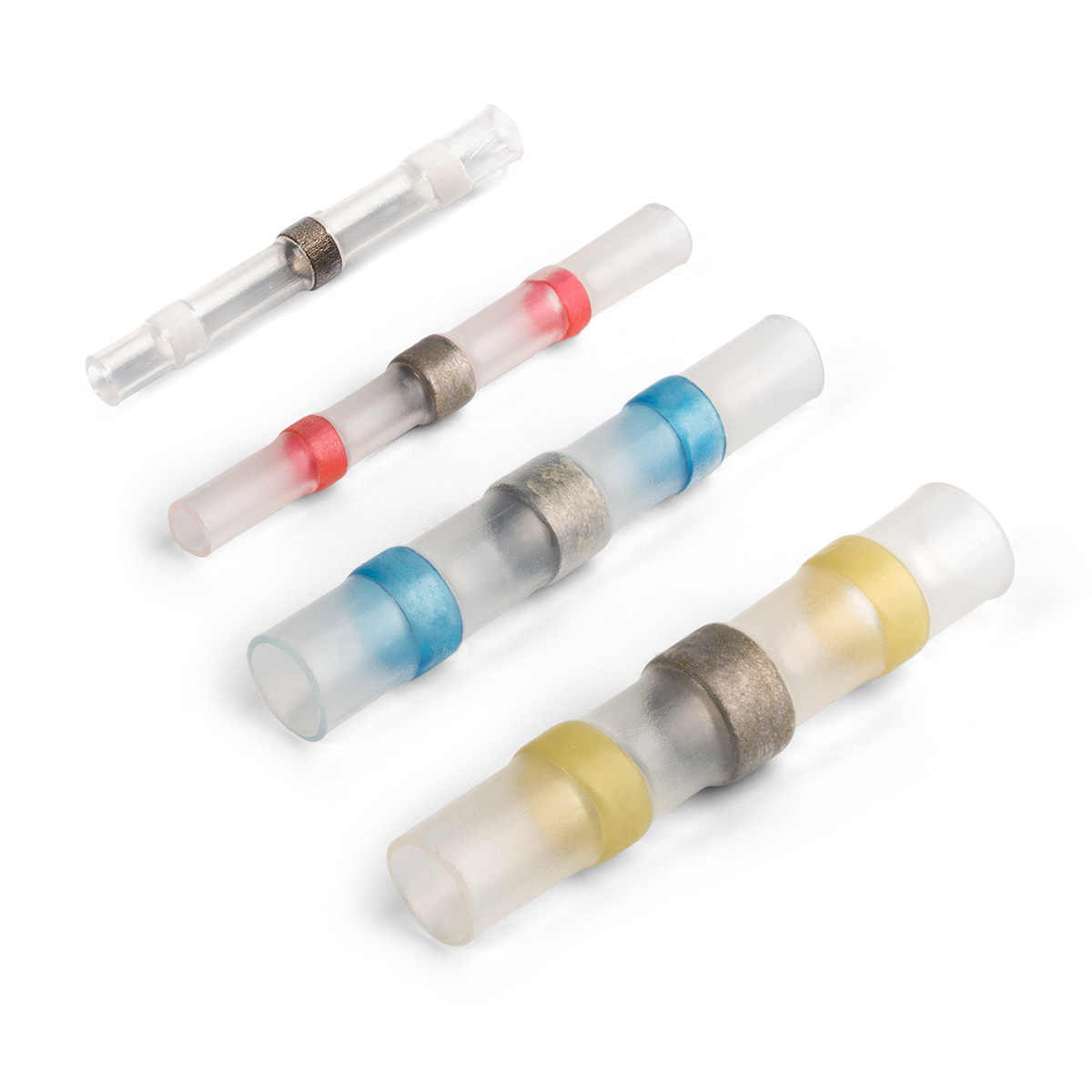

Термоусаживаемые соединители под пайку

тип: ПК-Т

Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
Материал изоляции: сшитый полиэтилен. Не содержит галогенов
Термостойкость изоляции: 125 °C
Максимальное напряжение: 690 В
Особенности конструкции:

в центре соединителя расположено кольцо низкотемпературного припоя
по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки

разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
обожмите руками выступающие проводники, сформировав место стыка
сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
дайте изделию остыть

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
83601	ПК-Т 0.34	20	шт	20.94	Cравнить
79879	ПК-Т 1.0	20	шт	26.07	Cравнить
79880	ПК-Т 2.5	20	шт	31.74	Cравнить
79881	ПК-Т 6.0	20	шт	34.76	Cравнить
108961	ПК-Т 0.34 серия ПРОФИ (20шт) Скоро	1	упак	418.80	Cравнить
108962	ПК-Т 1.0 серия ПРОФИ (20шт) Скоро	1	упак	521.40	Cравнить
108963	ПК-Т 2.5 серия ПРОФИ (20шт) Скоро	1	упак	634.80	Cравнить
108964	ПК-Т 6.0 серия ПРОФИ (20шт) Скоро	1	упак	695.20	Cравнить

Всего позиций: 8

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Цвет изоляции	Технология монтажа

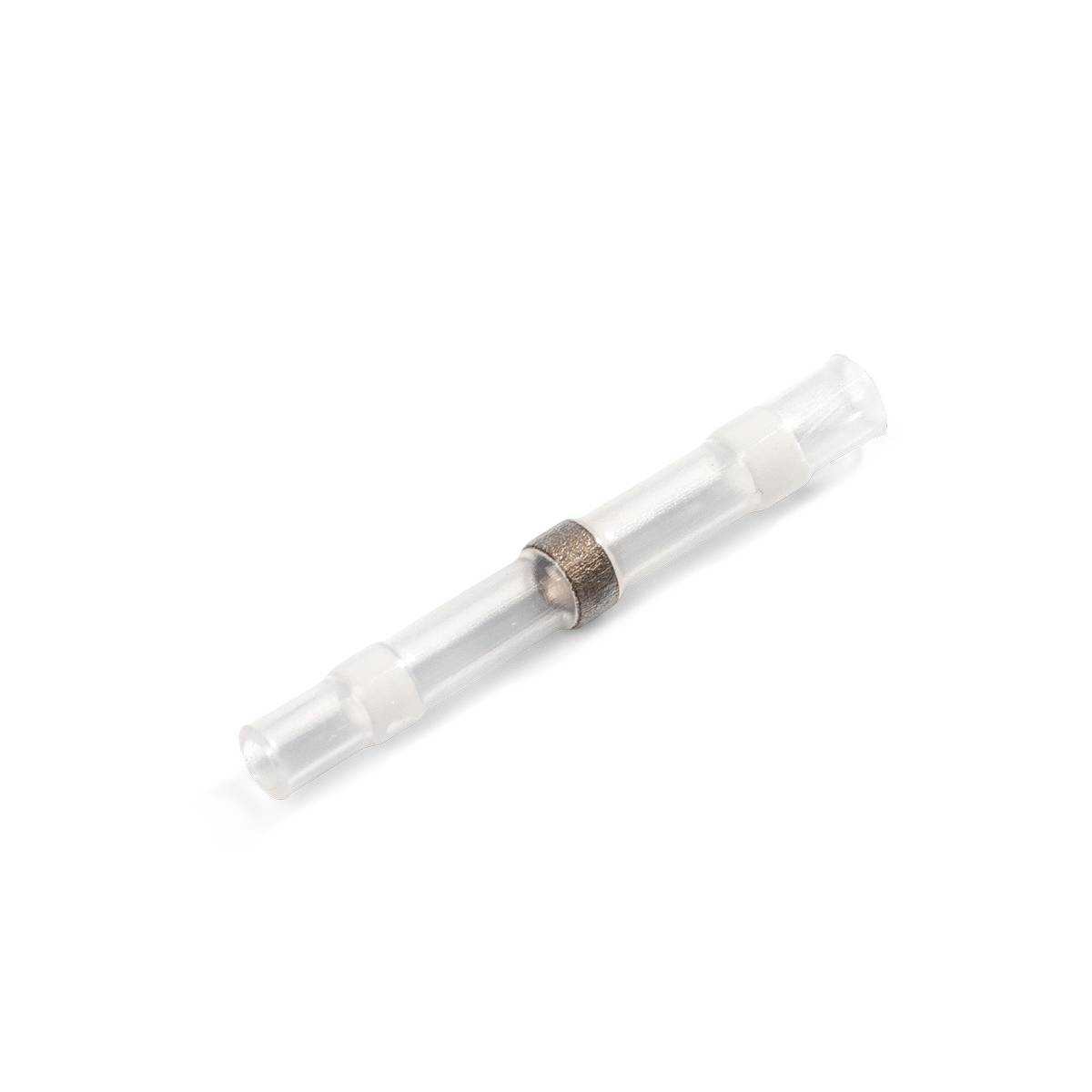

83601	ПК-Т 0.34	0.69	0.25/0.34	2/3/4/5/6	медь	белый	термоусадка/пайка

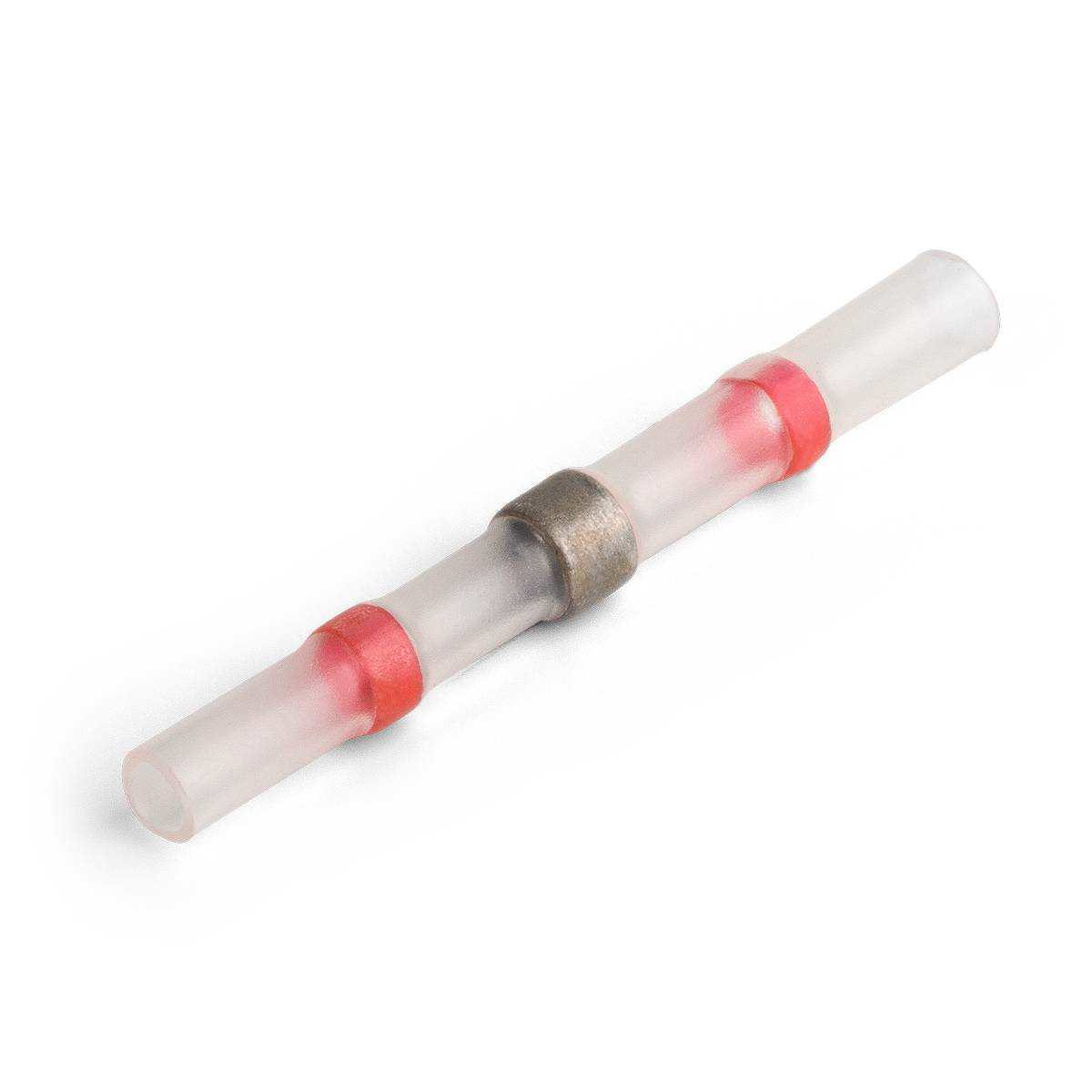

79879	ПК-Т 1.0	0.69	0.5/0.75/1.0	2/3/4/5/6	медь	красный	термоусадка/пайка

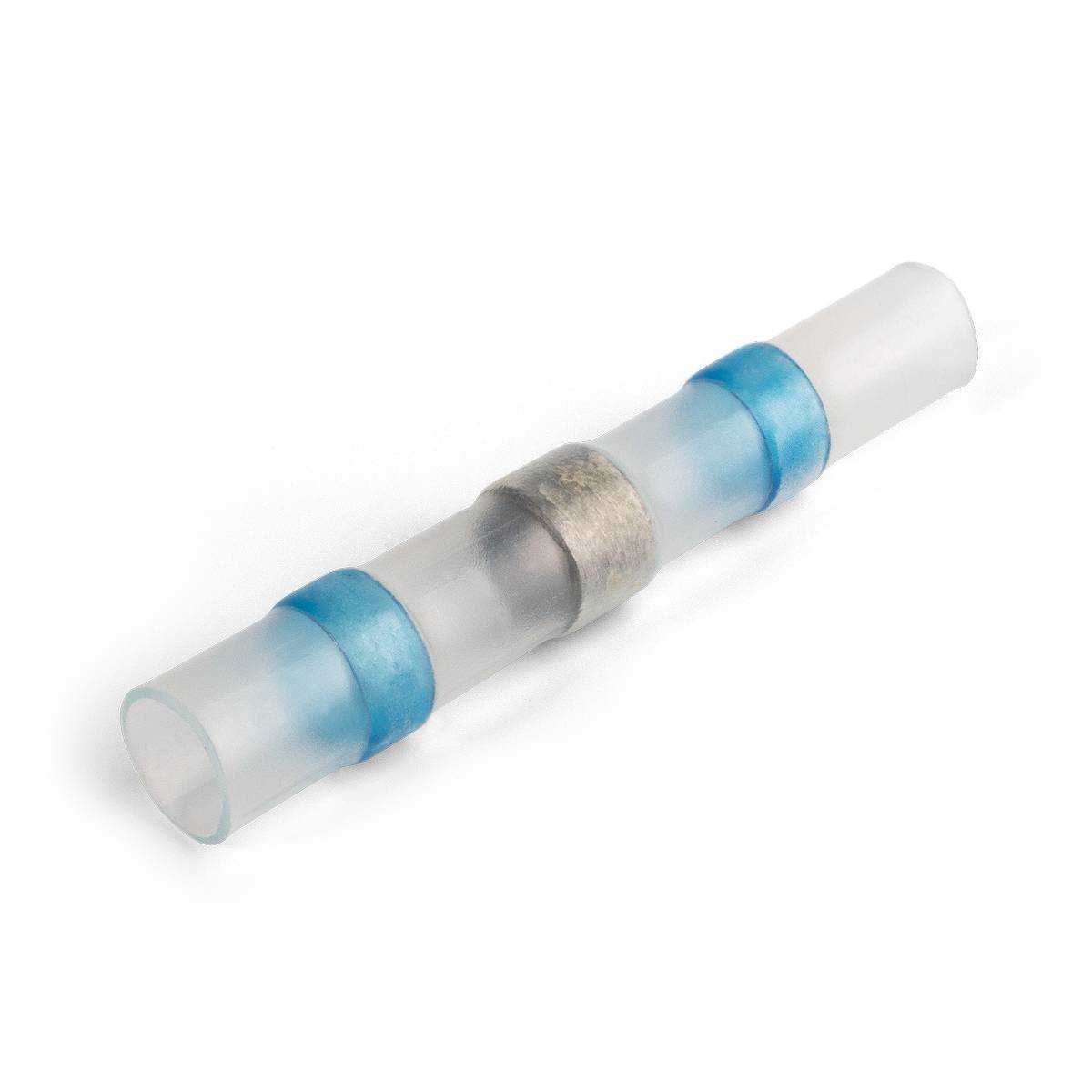

79880	ПК-Т 2.5	0.69	1.5/2.5	2/3/4/5/6	медь	синий	термоусадка/пайка

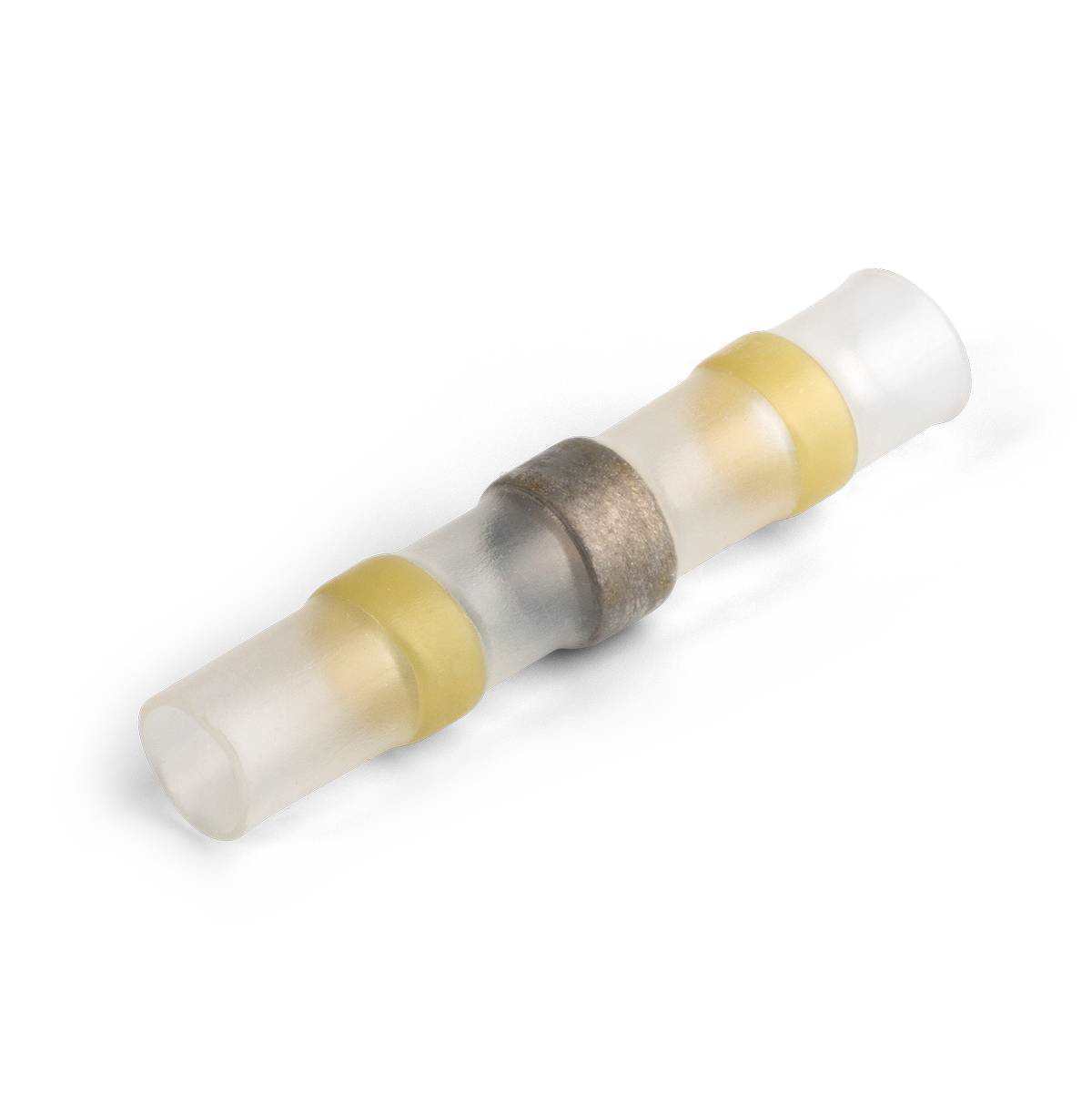

79881	ПК-Т 6.0	0.69	4/6	2/3/4/5/6	медь	желтый	термоусадка/пайка
108961	ПК-Т 0.34 серия ПРОФИ (20шт)	0.69	0.25/0.34	2/3/4/5/6	медь	белый	термоусадка/пайка
108962	ПК-Т 1.0 серия ПРОФИ (20шт)	0.69	0.5/0.75/1.0	2/3/4/5/6	медь	красный	термоусадка/пайка
108963	ПК-Т 2.5 серия ПРОФИ (20шт)	0.69	1.5/2.5	2/3/4/5/6	медь	синий	термоусадка/пайка
108964	ПК-Т 6.0 серия ПРОФИ (20шт)	0.69	4/6	2/3/4/5/6	медь	желтый	термоусадка/пайка

Всего позиций: 8

SKU	товарные позиции	L	D	d	d₁
83601	ПК-Т 0.34	25	1.9	1.1	0.8
79879	ПК-Т 1.0	40	2.7	1.4	1.2
79880	ПК-Т 2.5	40	4.5	2.3	2
79881	ПК-Т 6.0	40	6	3.7	3.4
108961	ПК-Т 0.34 серия ПРОФИ (20шт)	25	1.9	1.1	0.8
108962	ПК-Т 1.0 серия ПРОФИ (20шт)	40	2.7	1.4	1.2
108963	ПК-Т 2.5 серия ПРОФИ (20шт)	40	4.5	2.3	2
108964	ПК-Т 6.0 серия ПРОФИ (20шт)	40	6	3.7	3.4

Всего позиций: 8
