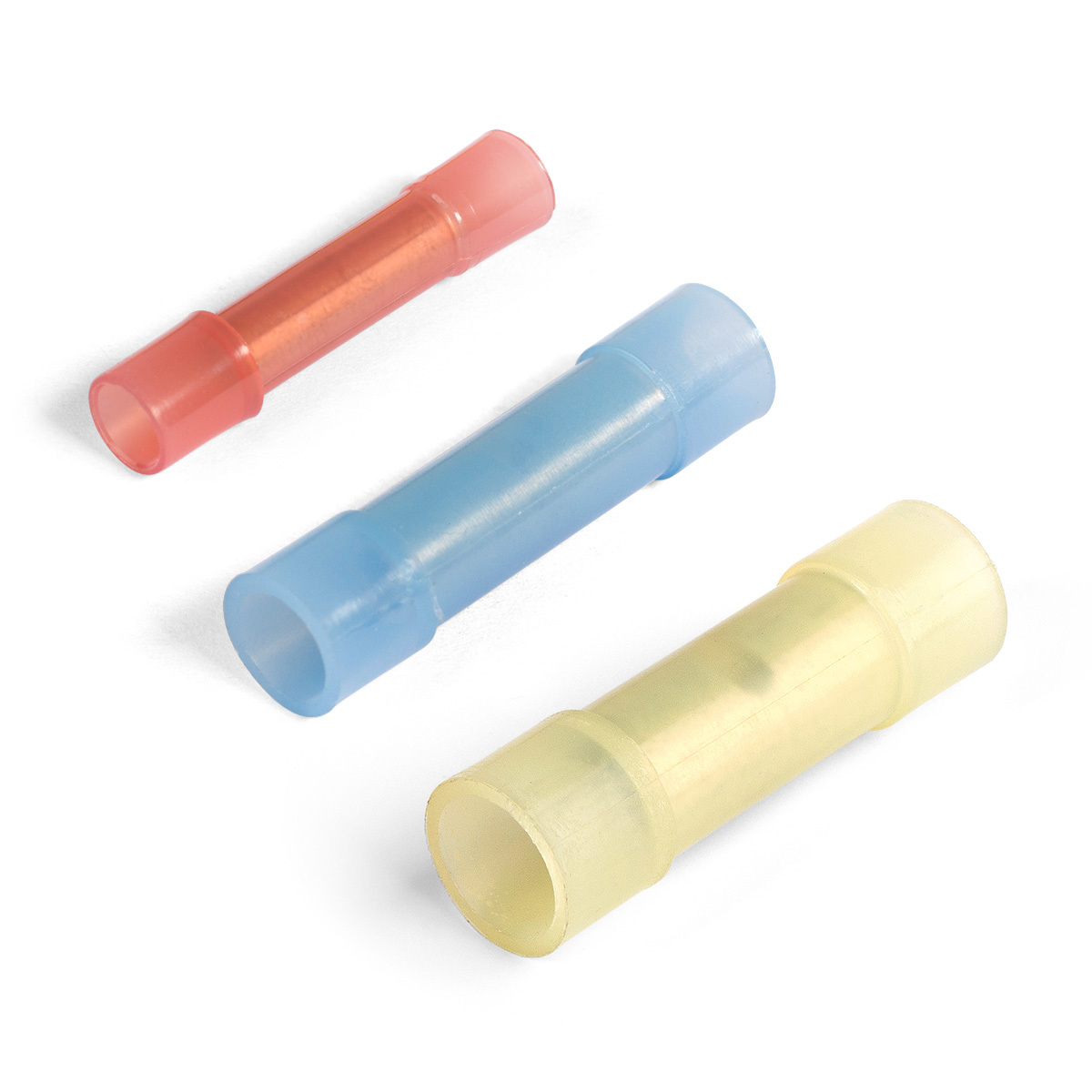

Гильзы соединительные изолированные в нейлоновом корпусе ГСИ(н)

Серия

ПРОФИ

тип: ГСИ(н)

(ТУ 3424-001-59861269-2004)

Предназначены для соединения встык многопроволочных медных проводов методом опрессовки
Материал изоляции: самозатухающий нейлон. Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал гильзы: медь марки М1
Покрытие гильзы: электролитическое лужение
Максимальное напряжение: 690 В
Особенности конструкции:
- гильза выполнена из бесшовной цельнотянутой медной трубки
- стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель
- снятые по краям гильзы фаски облегчают заведение провода
Полупрозрачный корпус позволяет контролировать глубину захода жил
Расширенные мультиразмерные диапазоны опрессовки
В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
Опрессовка поверх изолирующего корпуса

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
57922	ГСИ(н) 1.5 серия ПРОФИ	100	шт	7.91	Cравнить
57923	ГСИ(н) 2.5 серия ПРОФИ	100	шт	9.52	Cравнить
57924	ГСИ(н) 6.0 серия ПРОФИ	100	шт	15.95	Cравнить
108628	ГСИ(н) 1.5 серия ПРОФИ (100шт) Скоро	1	упак	791.00	Cравнить
108629	ГСИ(н) 2.5 серия ПРОФИ (100шт) Скоро	1	упак	952.00	Cравнить
108630	ГСИ(н) 6.0 серия ПРОФИ (100шт) Скоро	1	упак	1 595.00	Cравнить

Всего позиций: 6

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

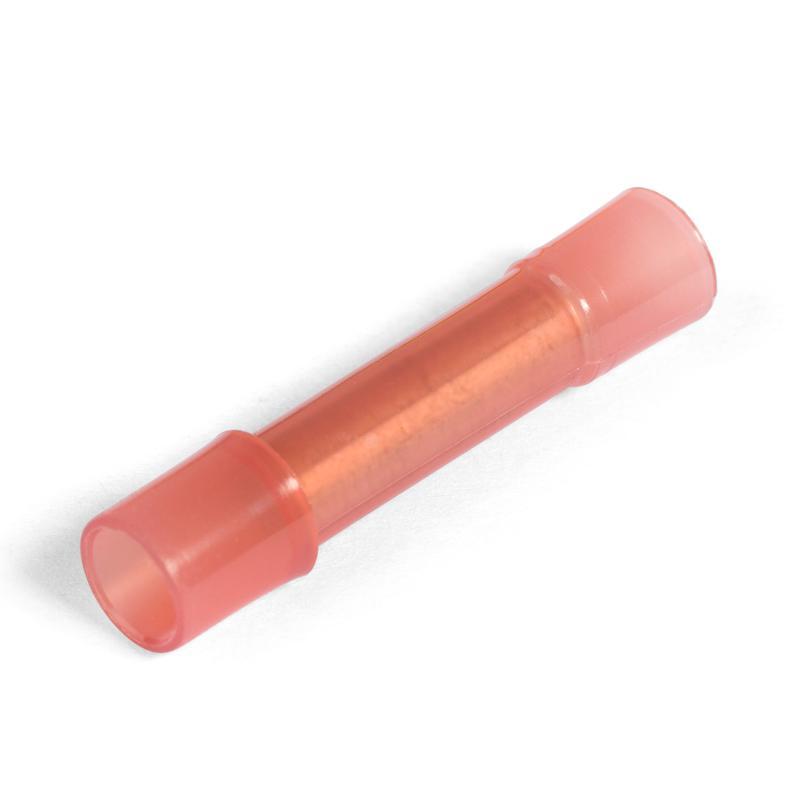

57922	ГСИ(н) 1.5 серия ПРОФИ	0.69	0.25/0.34/0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	медь	красный	опрессовка

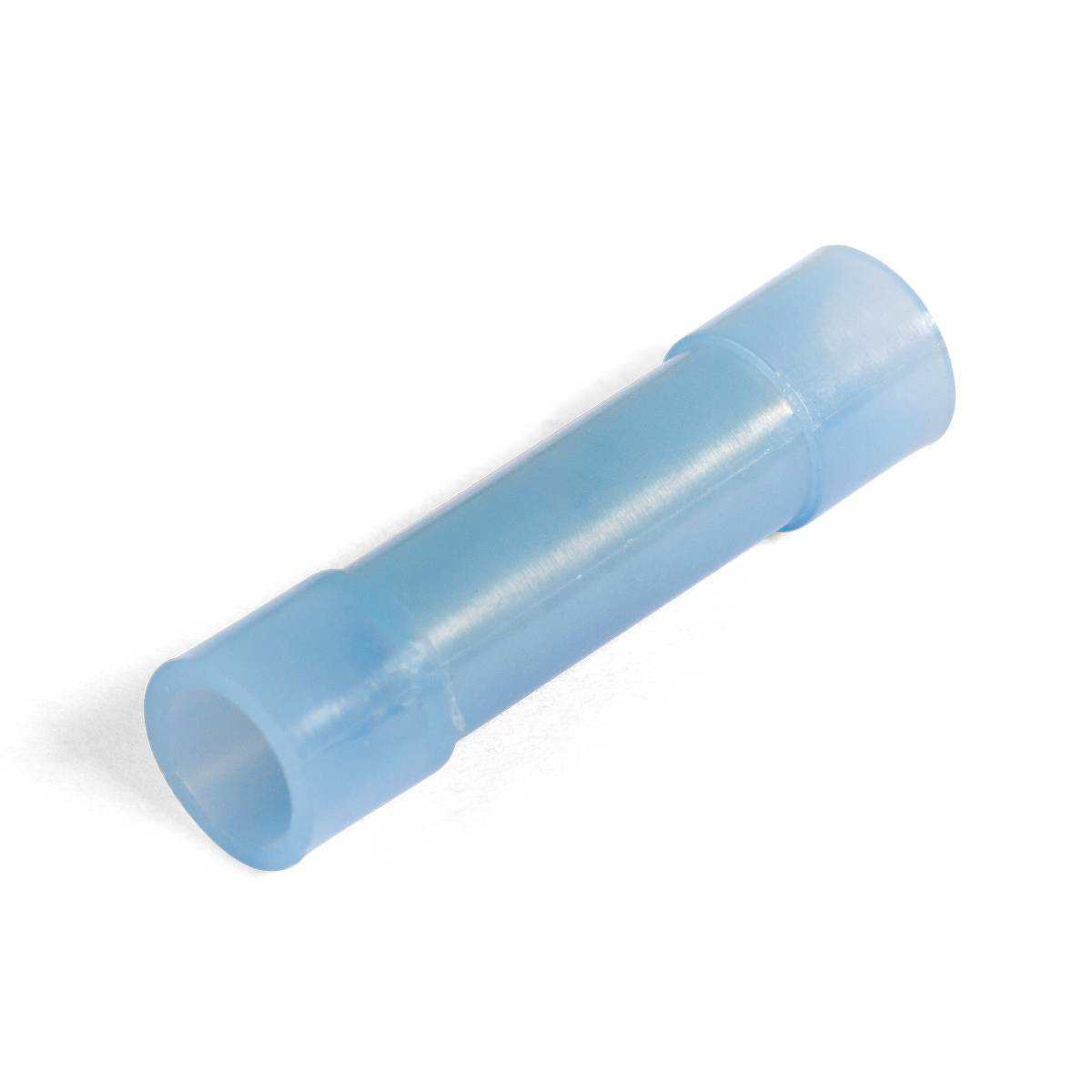

57923	ГСИ(н) 2.5 серия ПРОФИ	0.69	1.0/1.5/2.5	3/4/5/6	гальваническое лужение	медь	синий	опрессовка

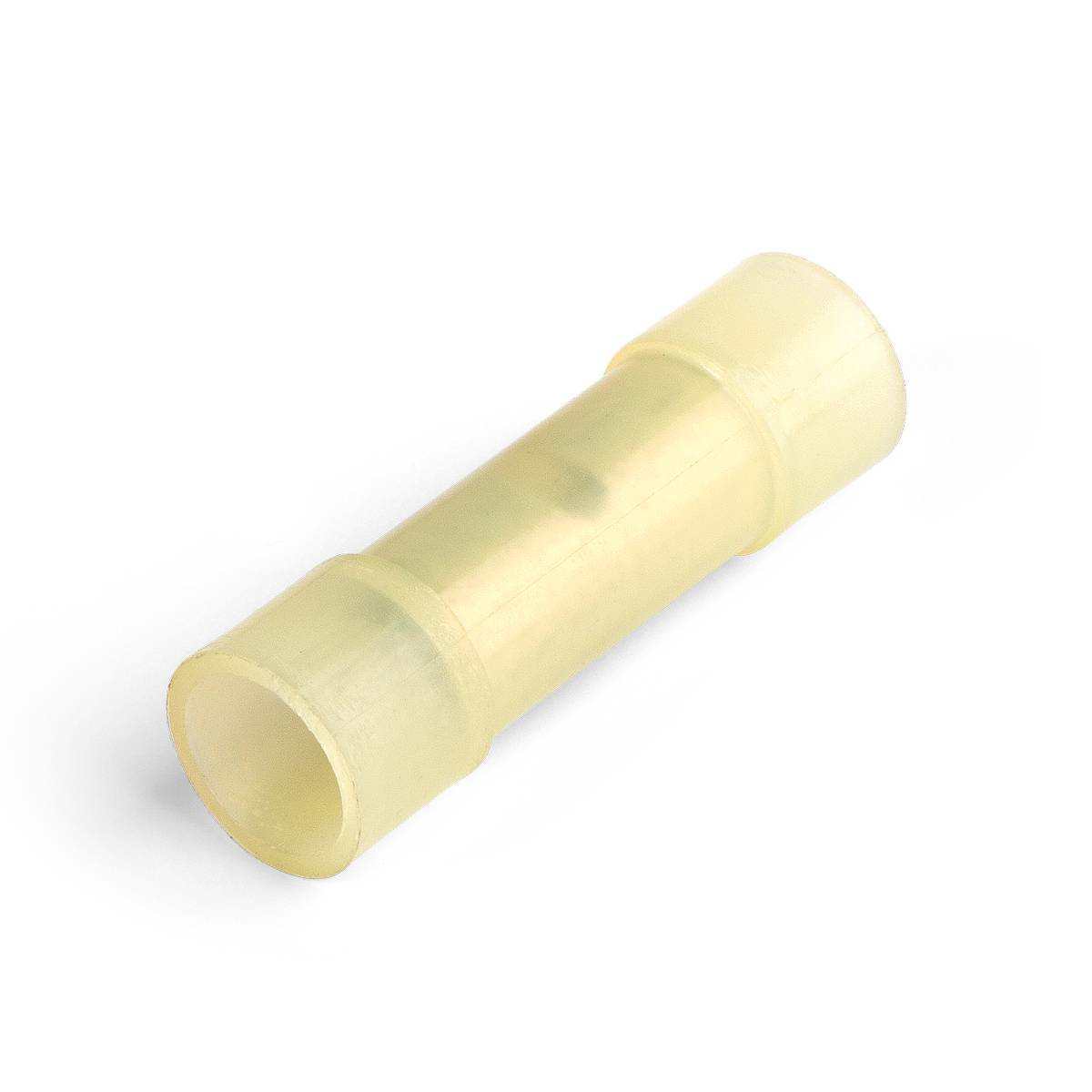

57924	ГСИ(н) 6.0 серия ПРОФИ	0.69	2.5/4/6	3/4/5/6	гальваническое лужение	медь	желтый	опрессовка
108628	ГСИ(н) 1.5 серия ПРОФИ (100шт)	0.69	0.25/0.34/0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	медь	красный	опрессовка
108629	ГСИ(н) 2.5 серия ПРОФИ (100шт)	0.69	1.0/1.5/2.5	3/4/5/6	гальваническое лужение	медь	синий	опрессовка
108630	ГСИ(н) 6.0 серия ПРОФИ (100шт)	0.69	2.5/4/6	3/4/5/6	гальваническое лужение	медь	желтый	опрессовка

Всего позиций: 6

SKU	товарные позиции	L	L₁	S	d₁
57922	ГСИ(н) 1.5 серия ПРОФИ	26.2	15	0.8	1.7
57923	ГСИ(н) 2.5 серия ПРОФИ	26.2	15	0.8	2.3
57924	ГСИ(н) 6.0 серия ПРОФИ	28.2	15	1	3.4
108628	ГСИ(н) 1.5 серия ПРОФИ (100шт)	26.2	15	0.8	1.7
108629	ГСИ(н) 2.5 серия ПРОФИ (100шт)	26.2	15	0.8	2.3
108630	ГСИ(н) 6.0 серия ПРОФИ (100шт)	28.2	15	1	3.4

Всего позиций: 6

SKU	товарные позиции	.stp
57922	ГСИ(н) 1.5 серия ПРОФИ
57923	ГСИ(н) 2.5 серия ПРОФИ
57924	ГСИ(н) 6.0 серия ПРОФИ
108628	ГСИ(н) 1.5 серия ПРОФИ (100шт)
108629	ГСИ(н) 2.5 серия ПРОФИ (100шт)
108630	ГСИ(н) 6.0 серия ПРОФИ (100шт)

Всего позиций: 6

Изолированные наконечники бывают двух видов — с манжетой из ПВХ и из нейлона. Стоит ли переплачивать за нейлоновую изоляцию? Такие наконечники лучше?

Наконечники с нейлоновой изоляцией позволяют использовать их в более широком температурном диапазоне. Если соединение подвержено нагреву, или наоборот, низким температурам — то в этих случаях использование наконечников с нейлоновой изоляцией обязательно. А разница в цене обусловлена не только изоляцией из разных материалов. Приобретая наконечники с нейлоновой манжетой, вы получаете еще два немаловажных бонуса: Шов на трубчатой части наконечника запаян, так что их ориентация в матрицах при опрессовке не имеет значения (в отличие от наконечников с ПВХ-манжетой), и вдобавок соединение получается механически более прочным. Внутренняя часть манжеты сделана таким образом, что бы облегчить заведение провода в наконечник. Данная конструкция изрядно экономит время и нервы при монтаже.
