Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе

Серия

ПРОФИ

тип: ВРШИ-М(н)

(ТУ 3424-001-59861269-2004)

Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа

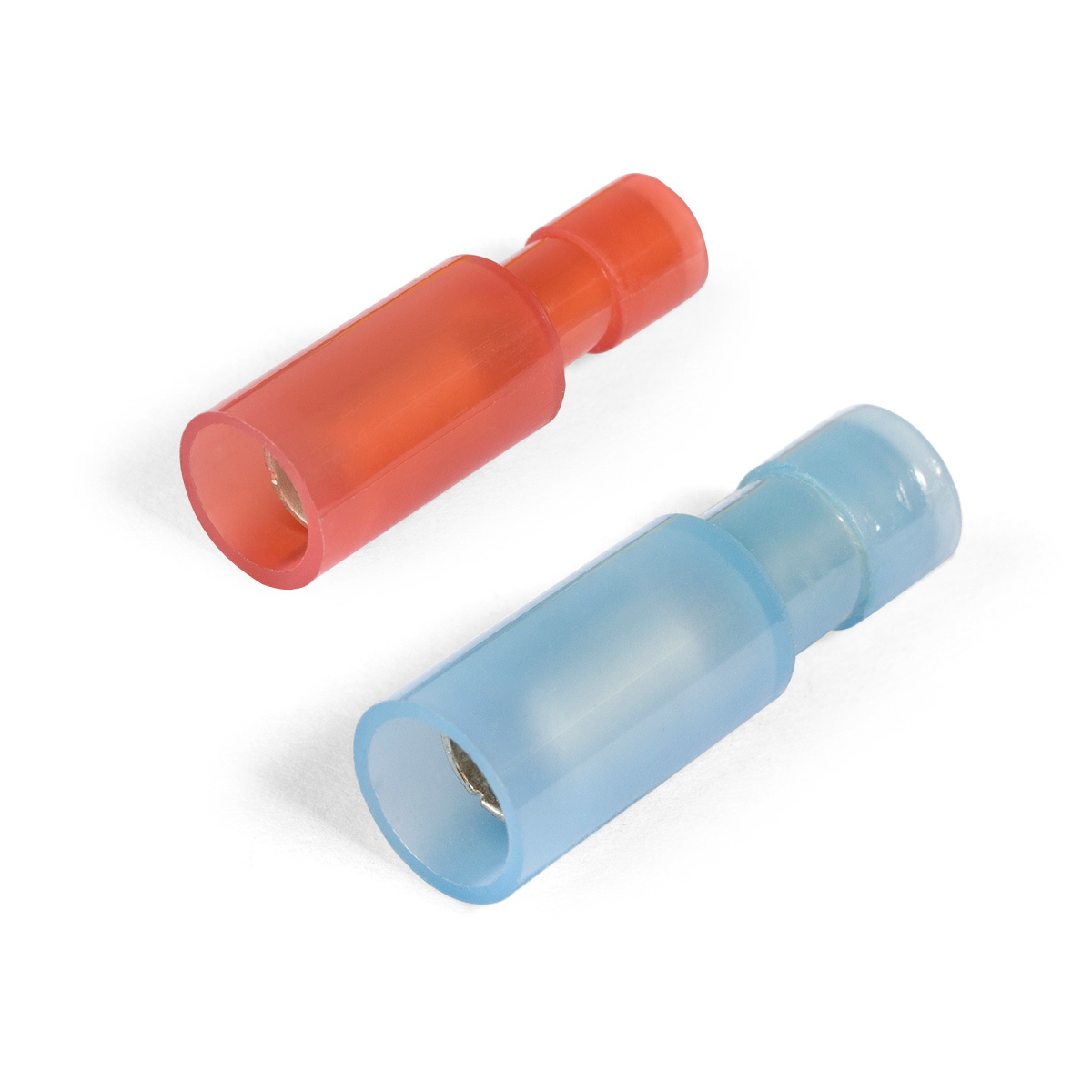

При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
Материал изоляции: самозатухающий нейлон. Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
Комплиментарны ответным разъемам ВРШИ-П(н)
Опрессовка проводника поверх изолирующего корпуса

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
66676	ВРШИ-М(н) 1.5–4 серия ПРОФИ	100	шт	18.95	Cравнить
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт) Скоро	1	упак	1 895.00	Cравнить
108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт) Скоро	1	упак	2 182.99	Cравнить

Всего позиций: 3

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

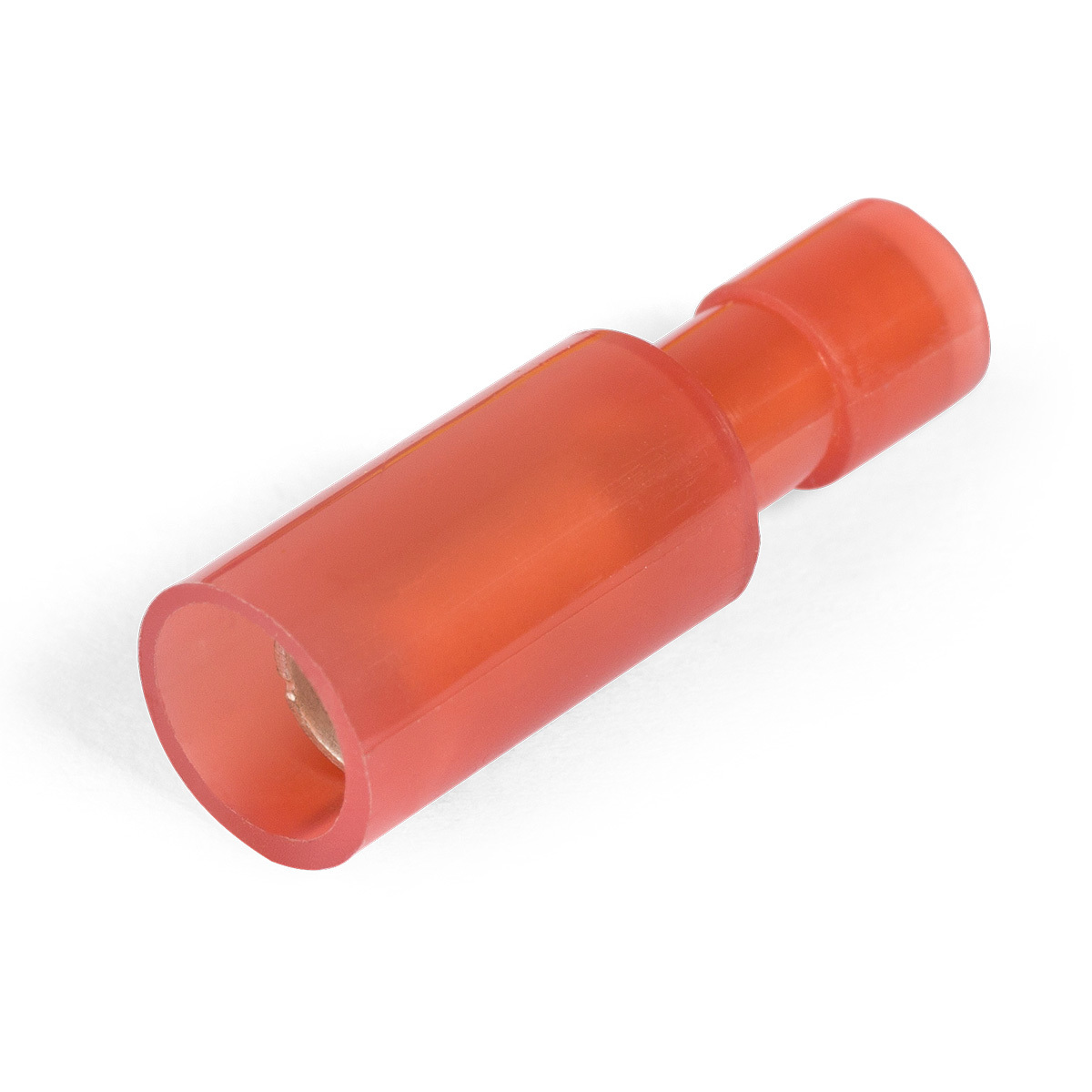

66676	ВРШИ-М(н) 1.5–4 серия ПРОФИ	0.4	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	латунь	красный	опрессовка
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)	0.4	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	латунь	красный	опрессовка

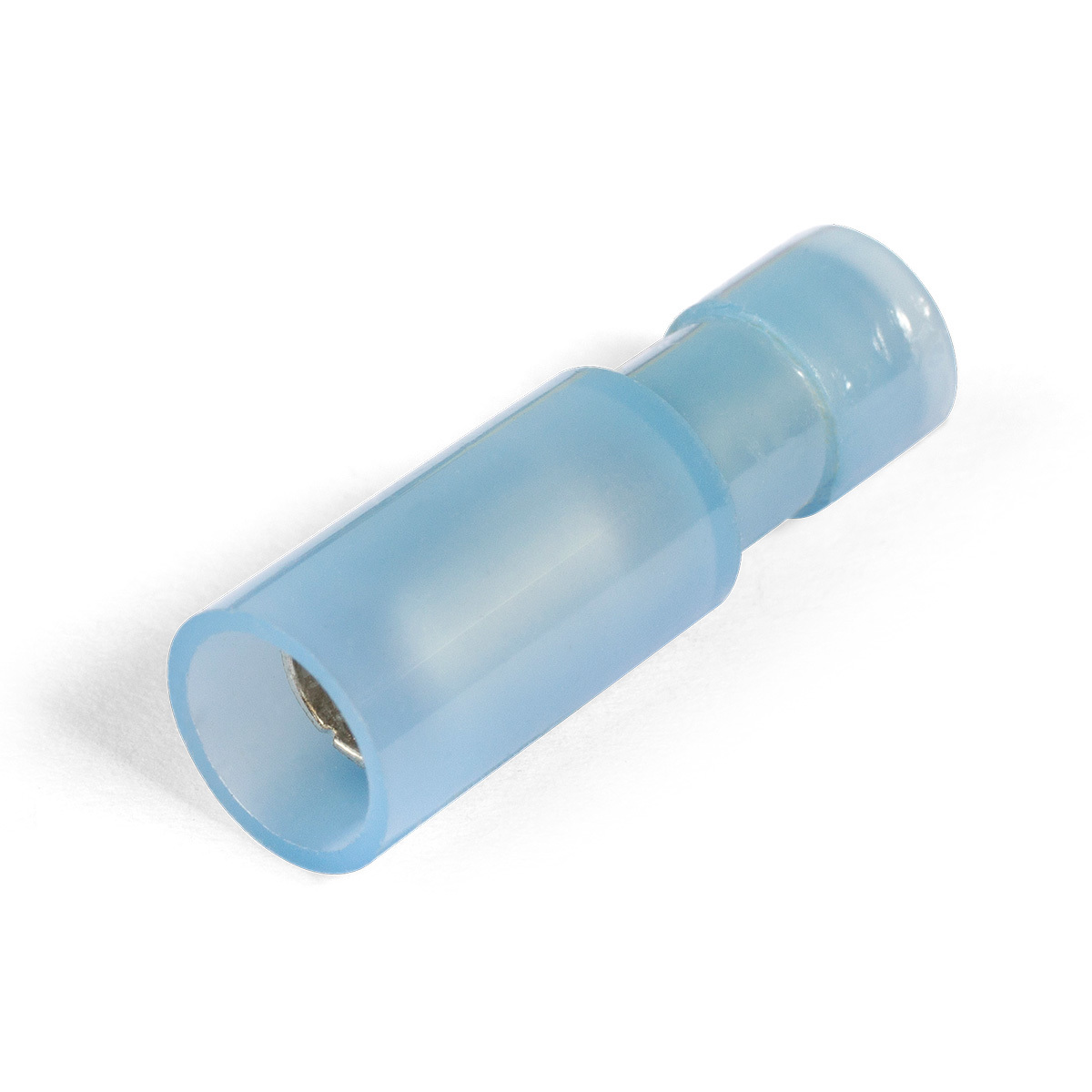

108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт)	0.4	1.5/2.5	3/4/5/6	гальваническое лужение	латунь	синий	опрессовка

Всего позиций: 3

SKU	товарные позиции	L	D	d₁
66676	ВРШИ-М(н) 1.5–4 серия ПРОФИ	23	3.9	1.7
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)	23	3.9	1.7
108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт)	23	3.9	2.3

Всего позиций: 3

SKU	товарные позиции	.stp
66676	ВРШИ-М(н) 1.5–4 серия ПРОФИ
108622	ВРШИ-М(н) 1.5–4 серия ПРОФИ (100шт)
108623	ВРШИ-П(н) 1.5–4 серия ПРОФИ (100шт)

Всего позиций: 3
