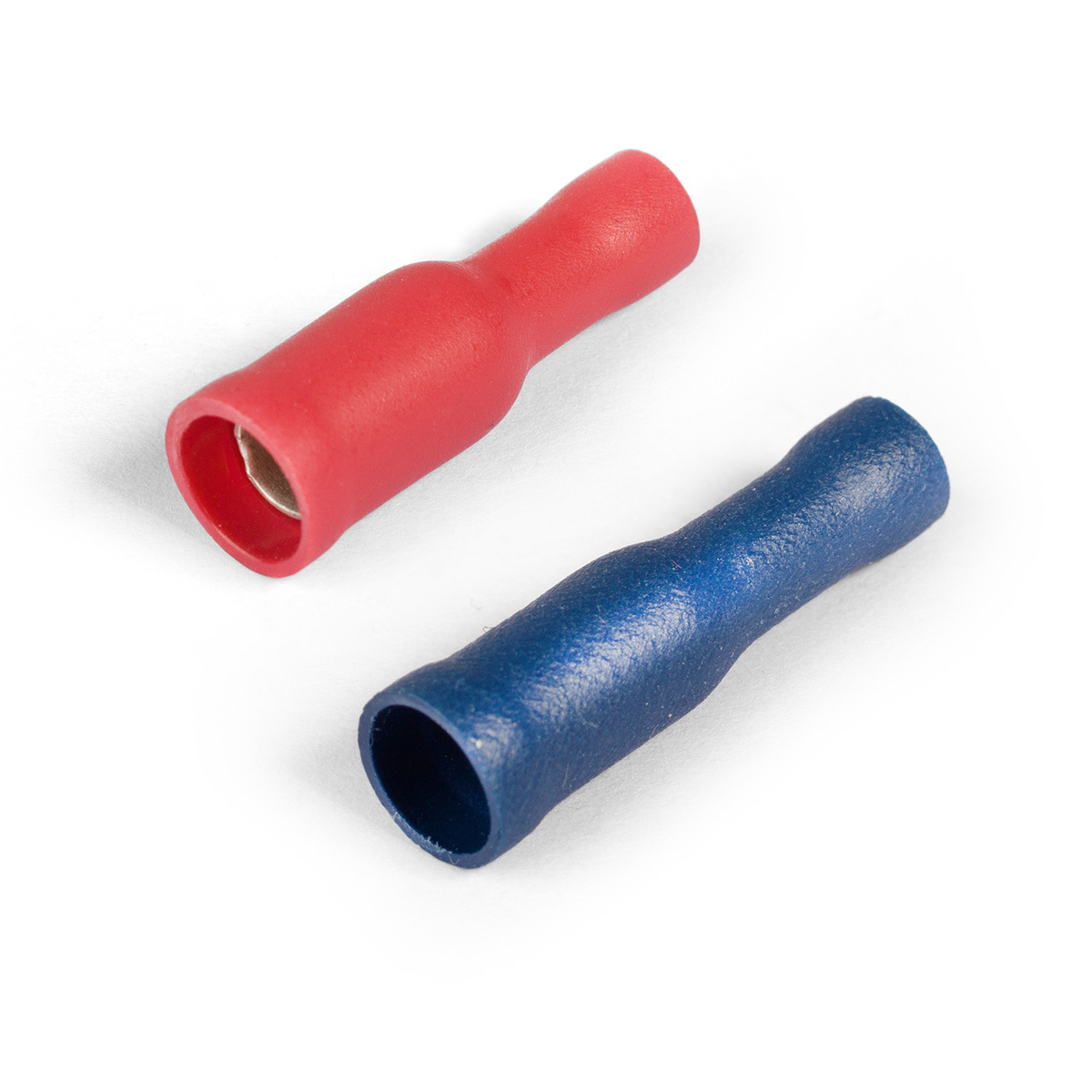

Разъемы штекерные изолированные «мама» в ПВХ корпусе

Серия

ПРОФИ

тип: РШИ-М

(ТУ 3424-001-59861269-2004)

Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
Термостойкость изоляции: 75 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:
- соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
Комплиментарны ответным разъемам РШИ-П
Опрессовка проводника поверх изолирующего корпуса

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
47465	РШИ-М 1.5–4 серия ПРОФИ	500	шт	5.10	Cравнить
47517	РШИ-М 2.5–4 серия ПРОФИ	500	шт	5.36	Cравнить
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт) Скоро	1	упак	510.00	Cравнить
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт) Скоро	1	упак	535.99	Cравнить

Всего позиций: 4

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

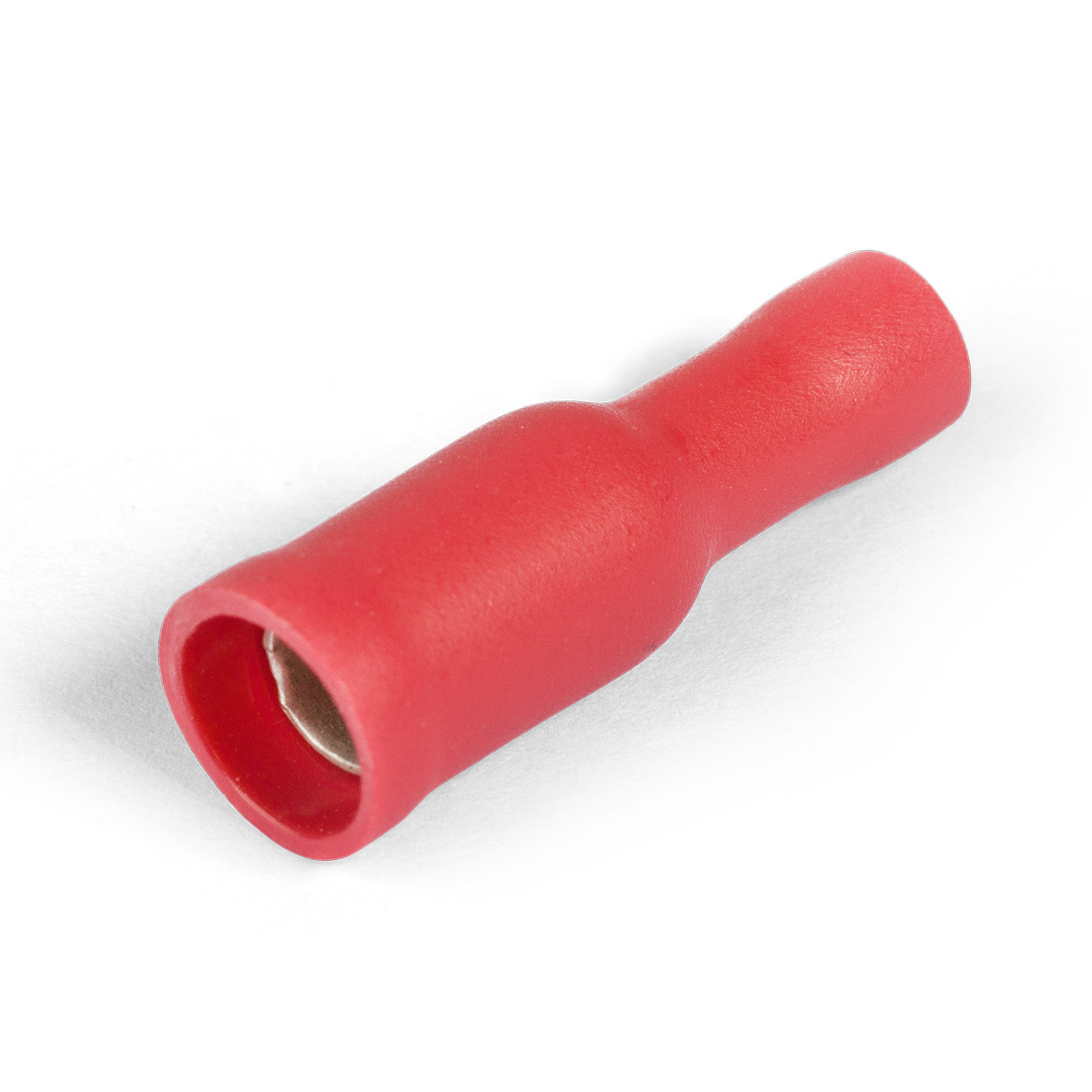

47465	РШИ-М 1.5–4 серия ПРОФИ	0.4	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	латунь	красный	опрессовка

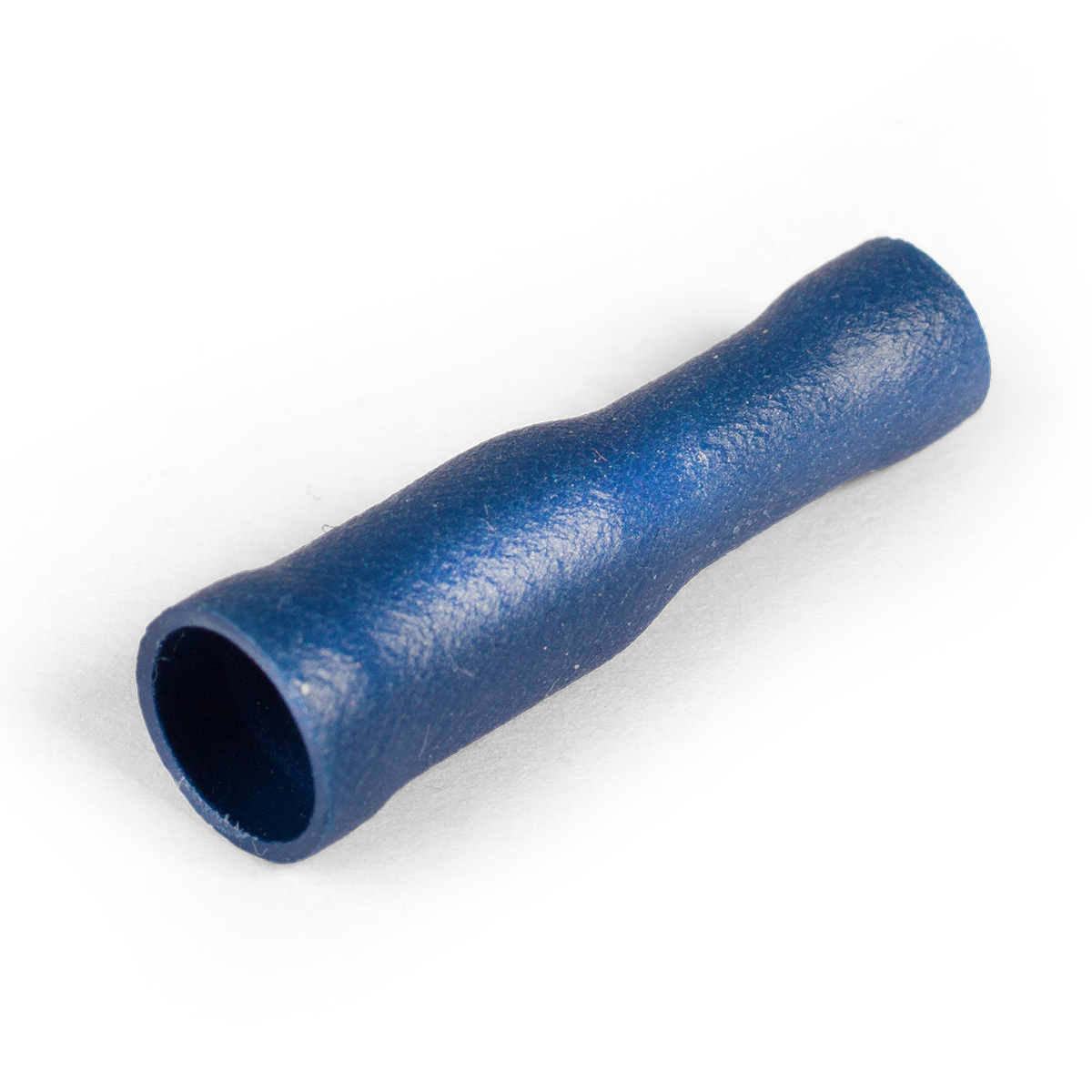

47517	РШИ-М 2.5–4 серия ПРОФИ	0.4	1.5/2.5	3/4/5/6	гальваническое лужение	латунь	синий	опрессовка
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт)	0.4	0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	латунь	красный	опрессовка
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт)	0.4	1.5/2.5	3/4/5/6	гальваническое лужение	латунь	синий	опрессовка

Всего позиций: 4

SKU	товарные позиции	L	D	d₁
47465	РШИ-М 1.5–4 серия ПРОФИ	23.5	3.9	1.7
47517	РШИ-М 2.5–4 серия ПРОФИ	25.5	3.9	2.3
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт)	23.5	3.9	1.7
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт)	25.5	3.9	2.3

Всего позиций: 4

SKU	товарные позиции	.stp
47465	РШИ-М 1.5–4 серия ПРОФИ
47517	РШИ-М 2.5–4 серия ПРОФИ
108626	РШИ-М 1.5–4 серия ПРОФИ (100шт)
108627	РШИ-М 2.5–4 серия ПРОФИ (100шт)

Всего позиций: 4

Какими бывают изолированные наконечники, чем отличаются, какая у них манжета и как их опрессовать?

Сопутствующие товары

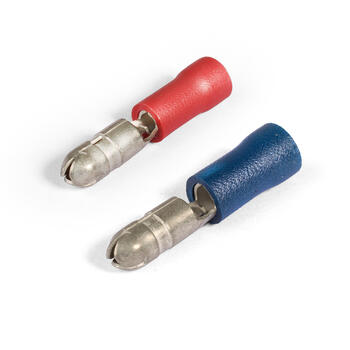

тип: РШИ-П
