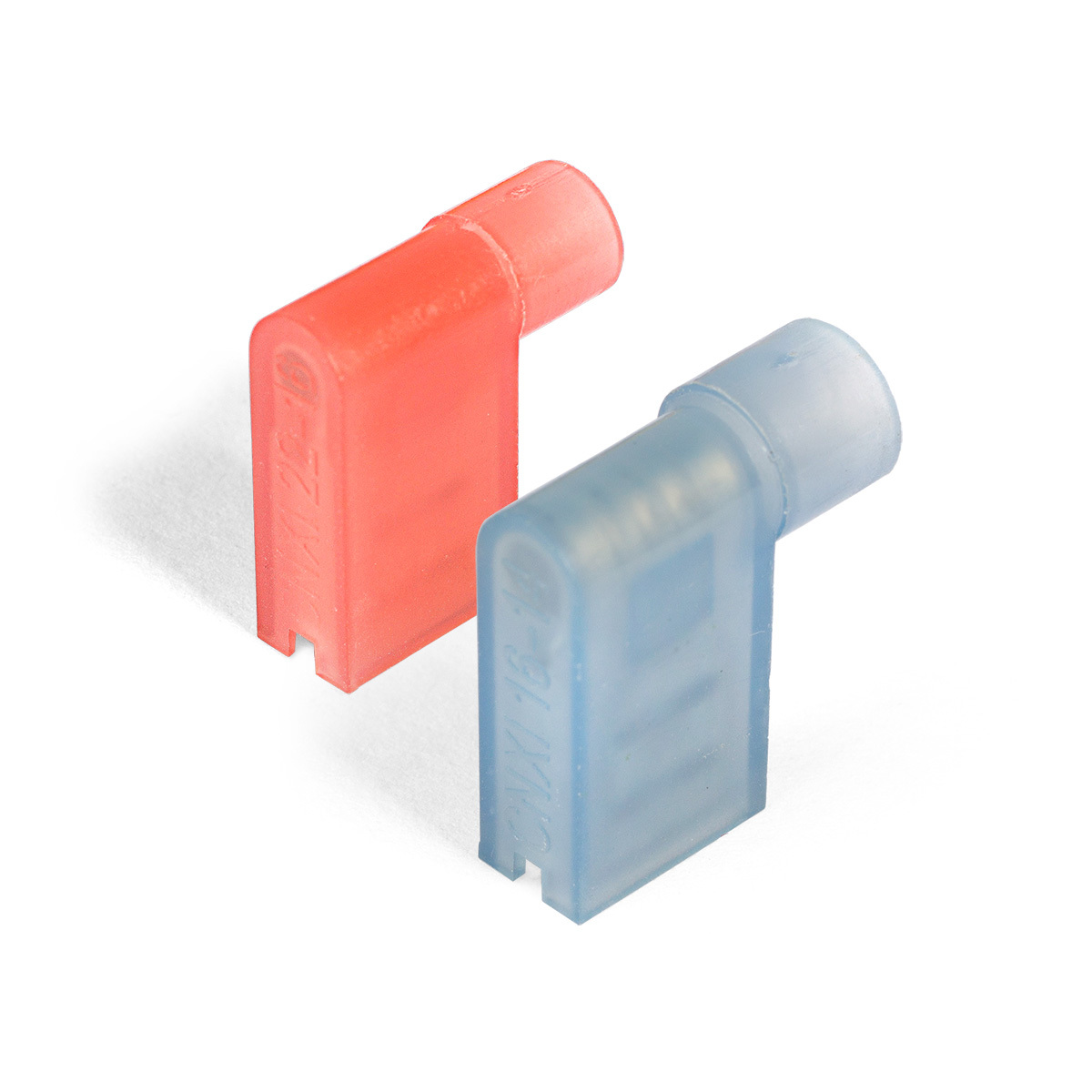

Разъемы флажковые изолированные «мама» в нейлоновом корпусе

Серия

ПРОФИ

тип: РФИ-М(н)

(ТУ 3424-001-59861269-2004)

Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа»
Материал изоляции: самозатухающий нейлон. Не содержит галогенов
Термостойкость изоляции: 105 °C
Материал разъема: латунь марки Л63
Покрытие разъема: электролитическое лужение
Максимальное напряжение: 400 В
Особенности конструкции:

полностью изолированный корпус
исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой

Нейлоновый корпус обеспечивает полную изоляцию и механическую защиту разъемного соединения
Разъемы выполнены с поворотом 90° относительно линии прокладки проводов и могут быть использованы для монтажа в ограниченном пространстве
Комплиментарны выходам типа «папа» на клеммах электрических устройств
Опрессовка проводника поверх изолирующего корпуса

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
57925	РФИ-М(н) 1.5–(6.3) серия ПРОФИ	100	шт	9.56	Cравнить
57926	РФИ-М(н) 2.5–(6.3) серия ПРОФИ	100	шт	9.60	Cравнить
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт) Скоро	1	упак	956.00	Cравнить
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт) Скоро	1	упак	960.01	Cравнить

Всего позиций: 4

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

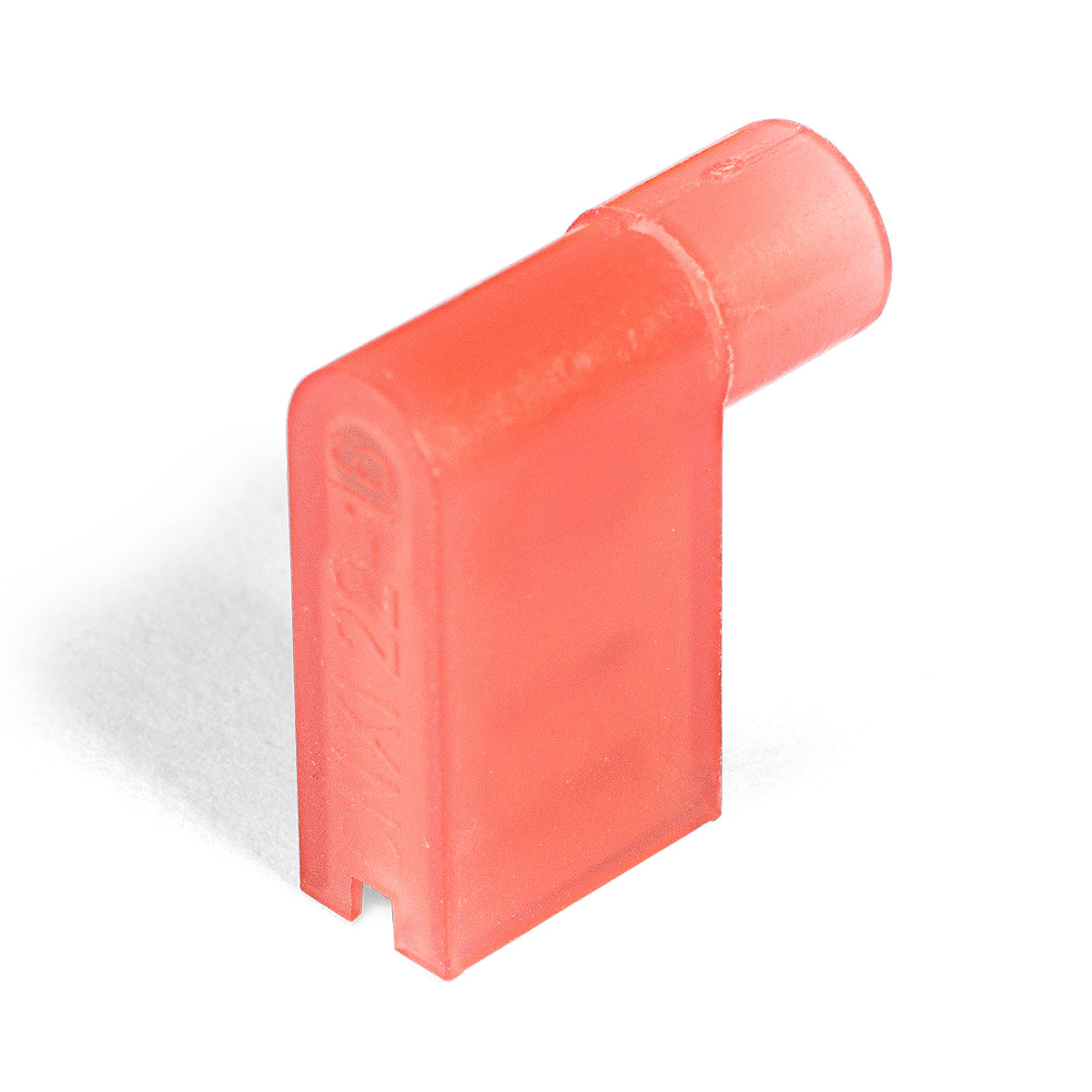

57925	РФИ-М(н) 1.5–(6.3) серия ПРОФИ	0.4	0.5/0.75/1.0/1.5	гальваническое лужение	латунь	красный	опрессовка

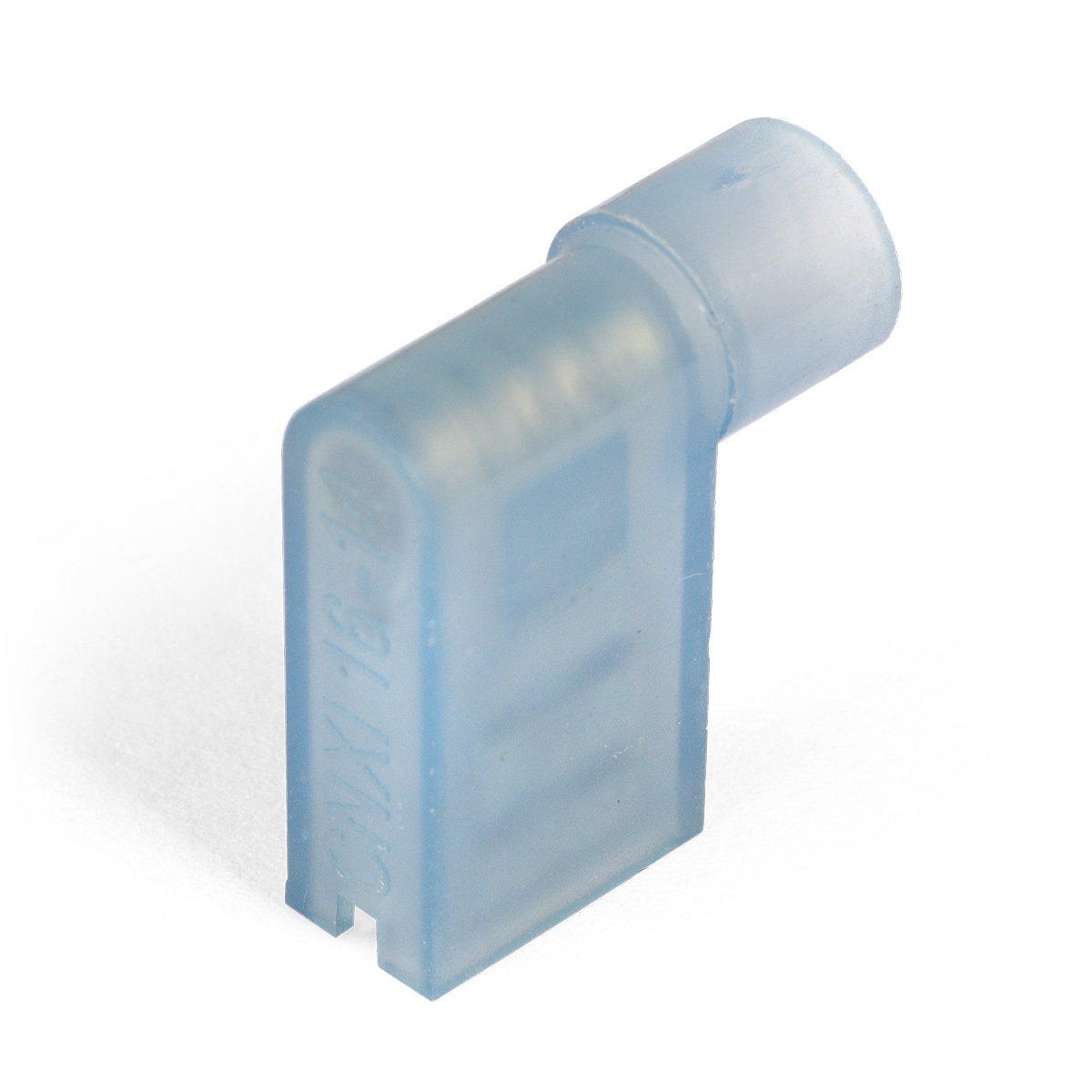

57926	РФИ-М(н) 2.5–(6.3) серия ПРОФИ	0.4	1.5/2.5	гальваническое лужение	латунь	синий	опрессовка
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)	0.4	0.5/0.75/1.0/1.5	гальваническое лужение	латунь	красный	опрессовка
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)	0.4	1.5/2.5	гальваническое лужение	латунь	синий	опрессовка

Всего позиций: 4

SKU	товарные позиции	L	B	b	d₁
57925	РФИ-М(н) 1.5–(6.3) серия ПРОФИ	16	15	6.6	1.7
57926	РФИ-М(н) 2.5–(6.3) серия ПРОФИ	16	15	6.6	2.3
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)	16	15	6.6	1.7
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)	16	15	6.6	2.3

Всего позиций: 4

SKU	товарные позиции	.stp
57925	РФИ-М(н) 1.5–(6.3) серия ПРОФИ
57926	РФИ-М(н) 2.5–(6.3) серия ПРОФИ
108606	РФИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт)
108607	РФИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт)

Всего позиций: 4

В каких случаях следует использовать флажковые разъемы РФИ-М(н)?

Флажковые разъемы предназначены для тех конструкций и устройств, которые уже имеют встроенные выходы типа "папа" шириной 6.3 мм. полностью изолированный корпус флажковых разъемов при подключении к плоским ножевым клеммам "папа" полностью закрывает и изолирует контактные соединения. Флажковые разъемы хороши там, где требуется структурированная организованная подводка проводов к клеммному блоку, и в тех местах, где свободное пространство ограничено.
