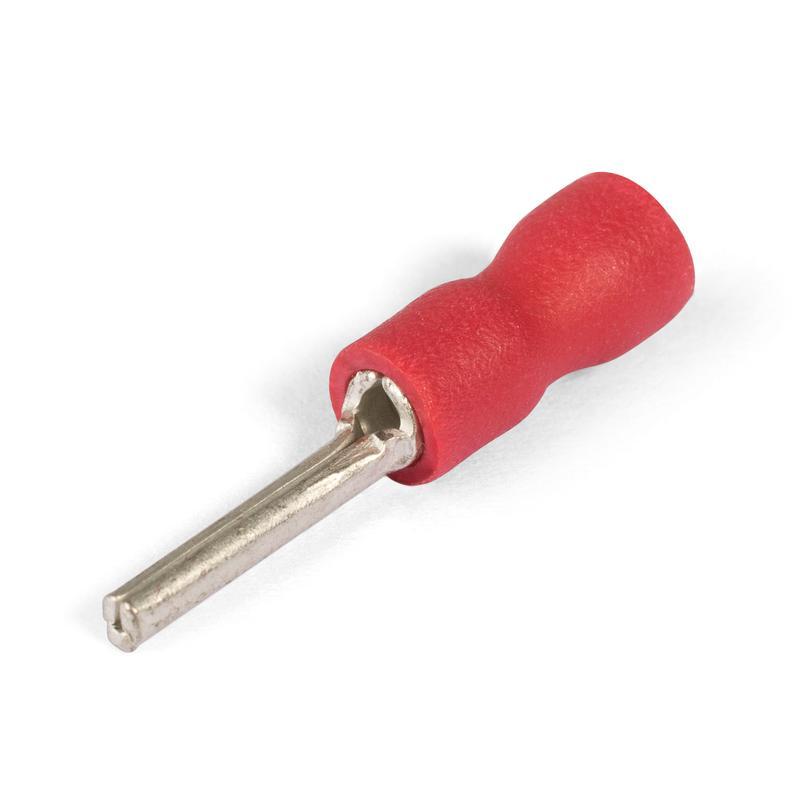

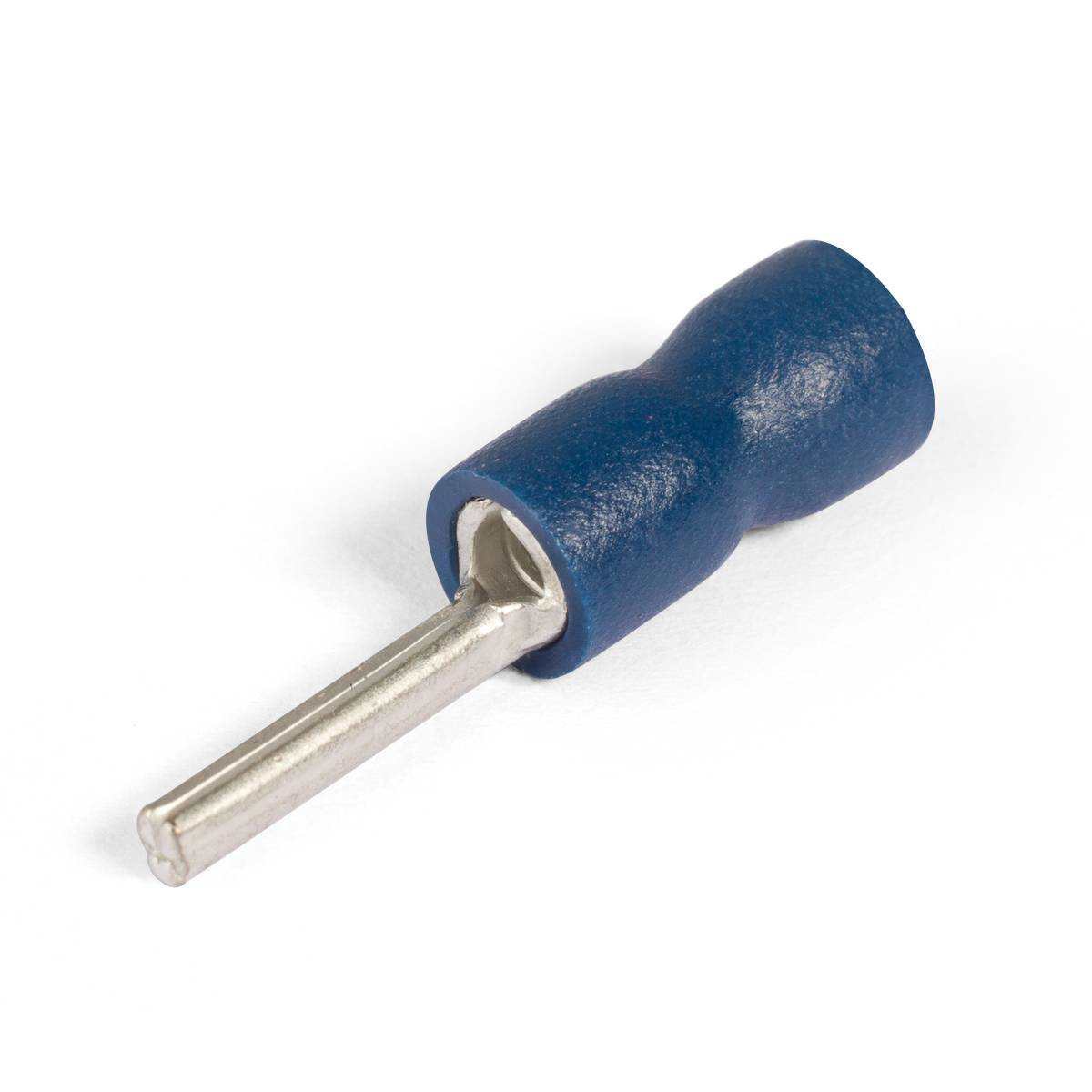

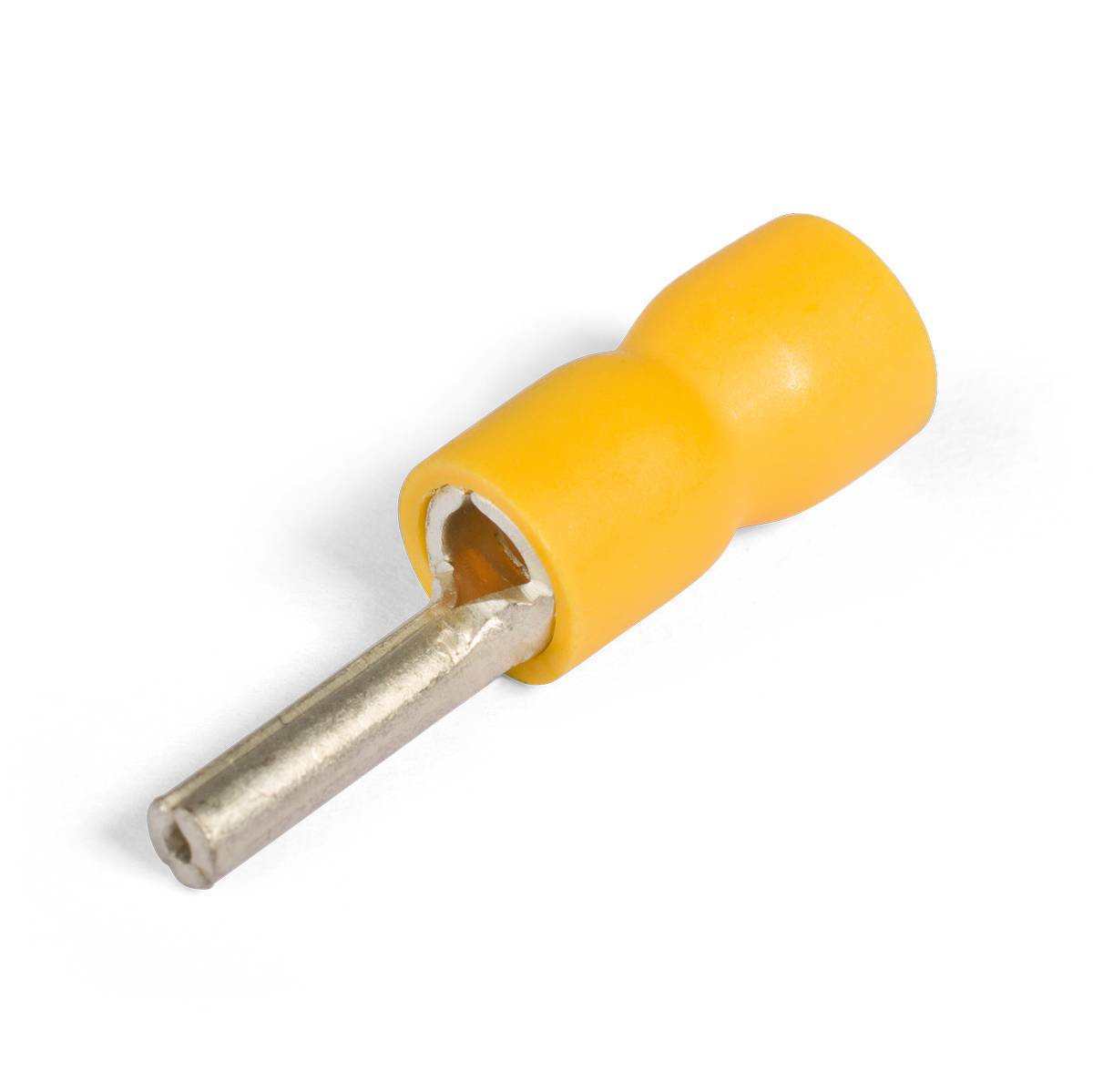

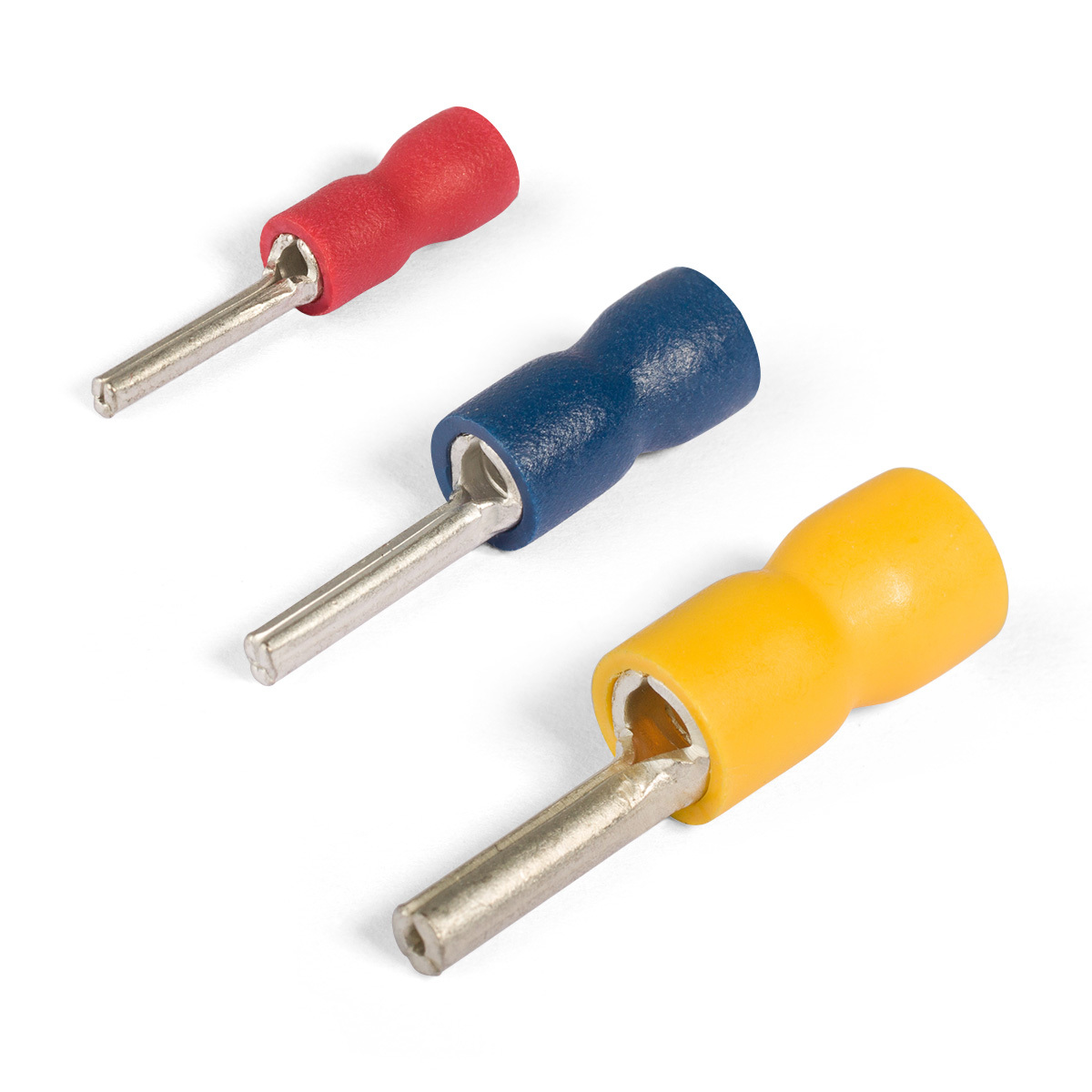

Наконечники штыревые круглые изолированные НШКИ

В дословном переводе это означает «легкий ввод». Чего и куда? Жилы провода в изолированный наконечник. Дело в том, что любой, кто пользовался такими наконечниками, знает, что иной раз достаточно сложно вставить многопроволочную жилу в наконечник из-за того, что край хвостовика наконечника внутри манжеты образует ступеньку, за которую цепляются проволочки жилы. Перед тем, как установить наконечник, жилу необходимо немного подкрутить, и следить, чтобы при установке ни одна проволочка не загнулась обратно. В противном случае, если одна или несколько проволочек не попадут в контактную зону, уменьшив номинальное сечение, такое соединение будет «слабым звеном». Проблема станет очевидной при высоких токовых нагрузках, когда контактное соединение начнет нагреваться. В наконечниках, сделанных по технологии «easy entry» манжета внутри имеет плавную воронкообразную форму. Поэтому при заведении провода в такой наконечник жила не встречает никакого препятствия. При использовании этих наконечников увеличивается скорость монтажа, и значительно уменьшается вероятность операторских ошибок. В цивилизованном электромонтаже обязательная опция «easy entry» стала неким стандартом и правилом «хорошего тона» для всех наконечников, предназначенных для монтажа многопроволочных гибких жил. В ассортиментной линейке «КВТ» конструкция «easy entry» присутствует в нейлоновых наконечниках и разъемах, а также изолированных и неизолированных втулочных наконечниках.

Да, действительно, и выглядят они одинаково, и работают одинаково, только вот предназначены для разных наконечников. Матрица МПК-11 предназначена для опрессовки РАЗЪЕМОВ папа-мама в ПВХ-изоляции красного, синего и желтого цвета, а МПК-01 – для опрессовки НАКОНЕЧНИКОВ (НКИ, НВИ, НШКИ и т.д.) с такой же изоляцией. Несмотря на то, что хвостовик разъема в красной, к примеру, изоляции, похож на хвостовик кольцевого наконечника, их конструкция немного отличается. За счет более тонкой металлической части у разъемов, опрессовка их матрицей МПК-01 дает недостаточное усилие на разрыв (не забываем про провода с заниженным сечением). Именно по этой причине мы разработали и выпустили специальную матрицу для опрессовки именно разъемов! Если вы хотите добиться отличного результата, то разъемы нужно опрессовывать только матрицей МПК-11, а наконечники – матрицей МПК-01.

Эта матрица предназначена для опрессовки одинарных наконечников НШВИ. Единственно, что можно предложить - это попробовать подобрать размер в имеющихся матрицах, но при таком варианте никто не может гарантировать качественной опрессовки. Лучший вариант - это приобрести модель СТК-06 (КВТ) с матрицей, специально предназначенной для обжима именно двойных наконечников.

Во время работы блокируются только инструменты с храповым механизмом. Им оснащена большая часть пресс-клещей «КВТ» (типы СТА, СТВ, СТК, CTM, CTN, СTF, ПК, ПКВк и прочее). Храповой механизм позволяет гарантированно пройти полный цикл опрессовки (для этого необходимо полностью свести рукоятки инструмента). В случае ошибки (неверно выбранной матрицы или материла), то дальнейшее сведение рукояток может привести к некачественной опрессовке, заклиниванию, либо поломке инструмента. Именно для таких случаев и предусмотрено устройство разблокировки инструмента. Для того, чтобы разблокировать пресс-клещи с храповым механизмом, необходимо немного сжать рукоятки, и надавить на металлический выступ, находящийся в верхней рукоятке инструмента. В моделях ПКВк рычажок разблокировки расположен с внутренней стороны рукоятки. Для открытия пресс-клещей типа ПК, необходимо так же сжать рукоятки, и повернуть фиксатор с надписью OPEN по часовой стрелке.

Большинство пресс-клещей для опрессовки наконечников сделаны по принципу пассатижей или ножниц – при открытии рукояток губки расходятся под углом. Соответственно, при опрессовке они сначала обжимают один край наконечника, потом середину, и только потом дожимают наконечник до конца. Модель СTF «КВТ» сконструирована таким образом, что губки смыкаются не под углом, а сходятся параллельно друг другу, сверху-вниз. Опрессовка наконечника в этом случае происходит одновременно и равномерно по всей поверхности. Считается, что параллельный ход матриц способен обеспечить более высокое качество соединений.

Про клещи СТВ неоднократно упоминалось, что они считаются одной из лучших (если не лучшей) моделью инструмента такого типа. Какие же плюсы есть у СТА? Значимое преимущество и отличие этого инструмента от всех прочих моделей – это вес, который практически в два раза меньше, чем у других инструментов с аналогичным функционалом. Это могут оценить, к примеру, монтажники, вынужденные носить с собой и без того тяжелую сумку с различными инструментами. Еще одно радикальное отличие этого инструмента от других – антистатичный, немагнитный и искробезопасный корпус, изготовленный из специального алюминиевого сплава. Простому обывателю это может никогда не пригодиться, но понимающие люди это оценят.

Пресс-клещи СТВ считаются одной из лучших моделей инструмента в своем классе. Их длина 10 дюймов (около 260 мм), что позволяет без усилий осуществлять обжим любых наконечников, в том числе с желтой манжетой (сечение 4 и 6 мм²), а также неизолированных наконечников сечением до 10 мм². Качество материалов, качество изготовления, эргономика – это позволило инструменту, без преувеличения, завоевать весь мир. СТК – более компактный (длина 9 дюймов или 220 мм), экономичный, но при этом не менее надежный инструмент, также пользующийся большой популярностью у наших покупателей.

Функционально эти наборы делают одно и то же, так как матрицы в них плюс-минус одинаковые. Различаются они принципом замены матриц и устройством самих пресс-клещей. В пресс-клещах из набора CTF, при опрессовке, матрицы смыкаются не под углом, как во всех остальных инструментах, а параллельно, что дает высочайшее качество опрессовки. Также, специальная форма инструмента позволяет прилагать минимальные усилия во время работы. Но для замены матриц, нужно открутить шестигранным ключом (он входит в комплект) два винта, установить другие матрицы и закрепить их винтами, что занимает некоторое время. Замена же матриц в пресс-клещах из набора СТВ, благодаря уникальному механизму, происходит буквально за несколько секунд. Конструкция корпуса и рукояток позволяет проводить опрессовку двумя руками, а вообще, этот инструмент считается одним из лучших среди инструмента для опрессовки изолированных наконечников.

Принципиально существует два типа изолированных наконечников, и соответственно, два варианта обжима. Все наконечники и разъемы с изоляцией красного, синего или желтого цветов обжимаются матрицами МПК-01, 07, 10, 11 или 12 «КВТ» специальным инструментом ПОВЕРХ ИЗОЛИРОВАННОЙ МАНЖЕТЫ. Втулочные изолированные наконечники обжимаются ТОЛЬКО ПОВЕРХ МЕТАЛЛИЧЕСКОЙ КОНТАКТНОЙ ЧАСТИ специализированными пресс-клещами (модели ПКВ, ПКВк, ПКВш, пресс-клещи с матрицами 02, 03, 06 или 12 «КВТ») в зависимости от сечения наконечника. Более подробную информацию можно посмотреть в разделах «Рекомендации по опрессовке изолированных наконечников», «Рекомендации по опрессовке втулочных наконечников».

Все зависит от того, какой у Вас кабель. Пресс-клещи СТК-05 «КВТ» равно как и другие подобные инструменты, не предназначены для опрессовки наконечников на моножиле (ПВ-1, NYM). Их можно использовать только с многожильными проводами (ПВ-3, ПВС). Также усилие зависит от того, какой наконечник Вы опрессовываете – ТМЛ или ПМ. Наконечники ТМЛ (ТМ) делаются из цельной трубы, и опрессовываются с большим усилием, нежели наконечники ПМ, которые изготавливаются из листовой меди. При любом случае, при их обжиме придется прикладывать некоторое усилие, качество же опрессовки проверено на разрыв в лаборатории «КВТ» и полностью отвечает всем требованиям.

Естественно, можно. Однако в ассортименте «КВТ» из 60 с лишним моделей инструментов и наборов для опрессовки изолированных и неизолированных наконечников, без храповика имеется всего три модели — ПКВ-6, ПКВ-16 и ПКВк-10м, что уже говорит о многом. Эти инструменты предназначены для опрессовки втулочных наконечников небольших сечений, усилия при опрессовке которых минимальны, поэтому весь процесс можно контролировать визуально. Для всего остального, да и для втулочных наконечников тоже, лучше использовать инструмент с храповым механизмом, который исключает риск ошибок оператора – «недоопрессовку» или «недообжим» и гарантирует качественный результат.

Да, матрицы серии МПК можно приобрести отдельно. Любую матрицу МПК можно использовать с инструментами СТВ, СТА и СТК и наборами, в которых есть аналогичный инструмент, но обращайте внимание на наши рекомендации, к примеру, использовать с пресс-клещами СТА матрицу МПК-07 будет очень тяжело физически, лучше всего ее использовать с пресс-клещами СТВ.

Сейчас в нашем ассортименте представлены следующие наименования пресс-клещей: СТА, СТВ, СТК, CTF, CTM, CTN, CTD, CTE и наборы, в состав которых входят пресс-клещи СТВ или СТК. Матрицы серии МПК подходят только к моделям СТА, СТВ и СТК, все остальные пресс-клещи имеют свои индивидуальные матрицы. Однако, в связи с различной конструкцией этих трех моделей, не каждую матрицу можно использовать с каждым инструментом. К примеру, пресс-клещи СТВ, имеющие удлиненные рукоятки, могут справиться с любым наконечником любой матрицей. А облегченная модель СТА с алюминиевым корпусом, с этой задачей не справится в виду своей конструкции. Перед приобретением инструмента продумайте вашу дальнейшую работу по опрессовке. Ниже представлена совместимость инструмента с матрицами МПК, где цифры обозначают порядковый номер матрицы: Пресс-клещи СТВ, представлены модельным рядом – СТВ-01, СТВ-02, СТВ-03, СТВ-04, СТВ-05, СТВ-06, СТВ-07, СТВ-09, СТВ-10, СТВ-11, СТВ-12, СТВ-14, СТВ-15 Пресс-клещи СТА, представлены модельным рядом – СТА-01, СТА-02, СТА-03, СТА-04, СТА-06, СТА-10, СТА-11, СТА-12, СТА-14 Пресс-клещи СТК, представлены модельным рядом – СТК-01, СТК-02, СТК-03, СТК-04, СТК-05, СТК-06, СТК-08, СТК-09, СТК-10, СТА-11, СТК-12, СТК-14, СТК-15. С другими моделями пресс-клещей матрицы серии МПК не совместимы. Причина этому конструктивные отличия. Ряд моделей имеют параллельный ход пуансонов, другие – быстросменную систему матриц. Матрицы МПК, также как и прочий инструмент КВТ, не совместим с инструментом других производителей.

Нет, так как имеющийся ассортимент матриц МПК и совместимых с ними пресс-клещей полностью перекрывают потребности. В пресс-клещах моделей CTF, CTM, CTN, CTD, CTE представлены наиболее ходовые матрицы для самых популярных наконечников.

Если использовать пресс-клещи моделей СТК-01 «КВТ» или СТА-01 «КВТ», то да. Обе эти модели 9-ти дюймовые, т.е. усилия рычага для обжима крупных наконечников хватает на пределе. При большом количестве опрессовок наконечников и разъемов сечением 4-6 мм² рекомендуется использовать пресс-клещи СТВ-01 «КВТ» или набор СТВ «КВТ» с быстросменными матрицами. Пресс-клещи СТВ – 10-ти дюймовая модель, и соответственно имеет более длинные рукоятки (т.е. рычаг) и дает возможность работать двумя руками. Усилие при опрессовке наконечников с желтой манжетой пресс-клещами СТВ гораздо ниже, чем при работе другим инструментом. В любом случае, если предстоит опрессовывать большое количество наконечников с желтой манжетой, то лучше приобретать пресс-клещи с максимально длинными рукоятками.
