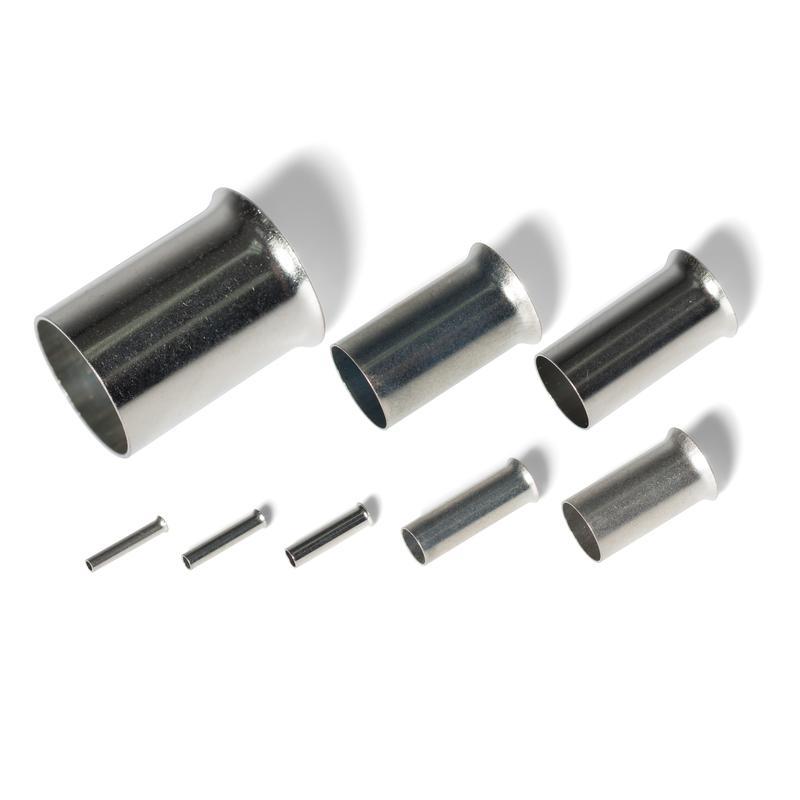

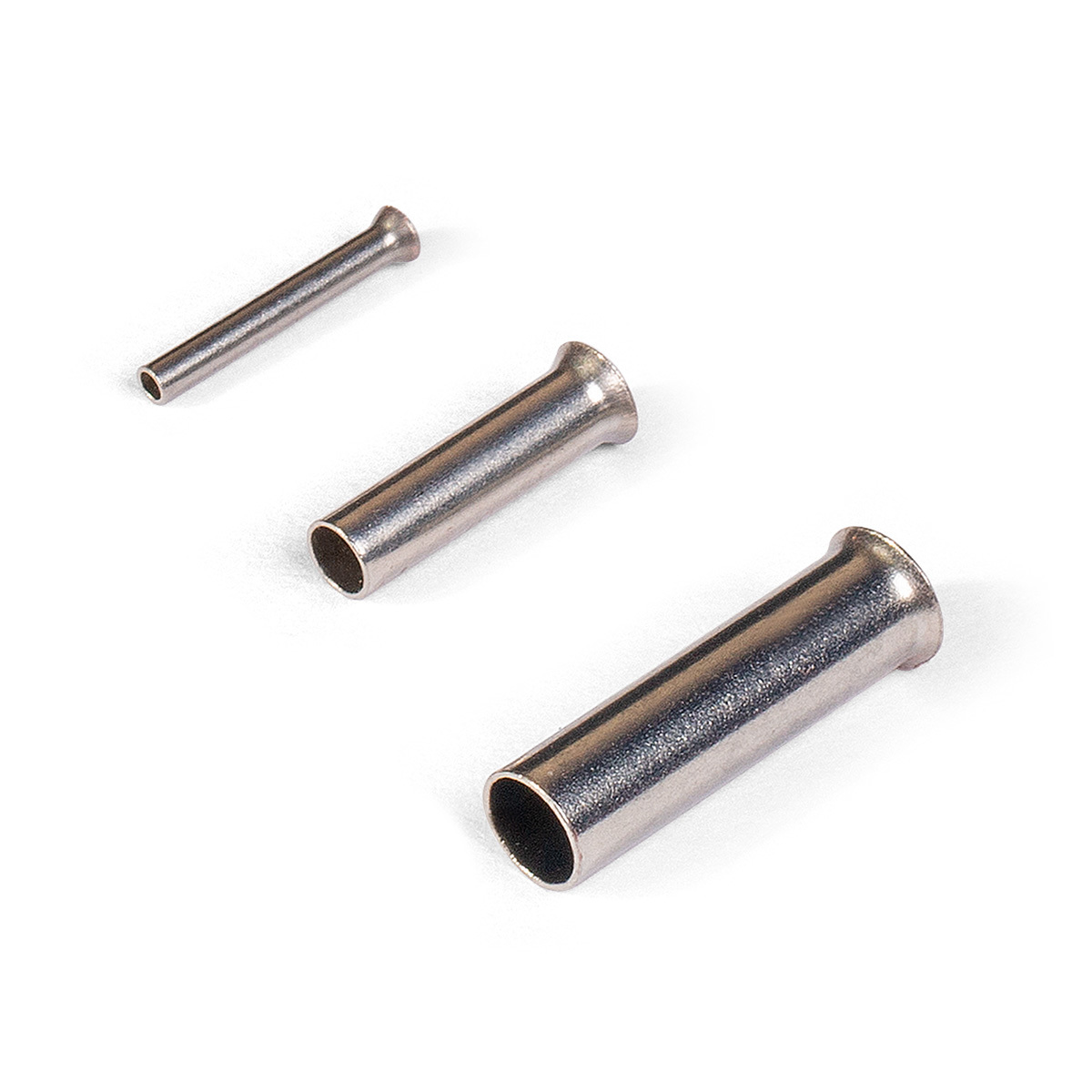

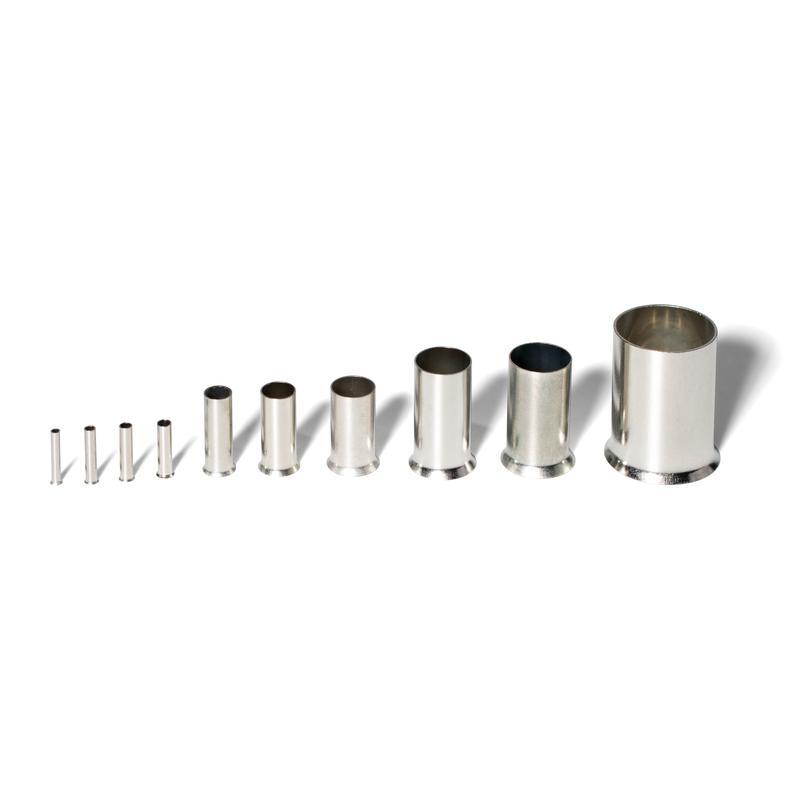

Наконечники штыревые втулочные НШВ

тип: НШВ

(ТУ 3424-001-59861269-2004)

Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников
Завод жилы во втулку осуществляется со стороны раструба
Материал коннектора: медь марки М1
Покрытие: электролитическое лужение
Температурный диапазон эксплуатации: от -55 °C до +135 °C
Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ
Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)
Наконечники НШВ представлены со стандартной длиной втулки. Под заказ возможно исполнение наконечников НШВ с увеличенной длиной втулки

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Декларация соответствия на изолированные наконечники (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
79475	НШВ 0.5–8	500	шт	0.48	Cравнить
79476	НШВ 0.75–8	500	шт	0.55	Cравнить
79477	НШВ 1.0–8	500	шт	0.59	Cравнить
79478	НШВ 1.5–8	500	шт	0.67	Cравнить
79479	НШВ 2.5–8	500	шт	0.82	Cравнить
79480	НШВ 4.0–9	500	шт	1.26	Cравнить
79481	НШВ 6.0–12	500	шт	1.95	Cравнить
79482	НШВ 10–12	500	шт	2.38	Cравнить
79483	НШВ 16–12	500	шт	3.29	Cравнить
79484	НШВ 25–16	100	шт	5.49	Cравнить
108937	НШВ 0.5–8 (100шт) Скоро	1	упак	47.99	Cравнить
108938	НШВ 0.75–8 (100шт) Скоро	1	упак	55.00	Cравнить
108939	НШВ 1.0–8 (100шт) Скоро	1	упак	59.00	Cравнить
108940	НШВ 1.5–8 (100шт) Скоро	1	упак	67.00	Cравнить
108941	НШВ 2.5–8 (100шт) Скоро	1	упак	82.00	Cравнить
108942	НШВ 4.0–9 (100шт) Скоро	1	упак	126.00	Cравнить
108943	НШВ 6.0–12 (100шт) Скоро	1	упак	195.00	Cравнить
108944	НШВ 10–12 (100шт) Скоро	1	упак	238.00	Cравнить
108945	НШВ 16–12 (100шт) Скоро	1	упак	330.00	Cравнить
108946	НШВ 25–16 (100шт) Скоро	1	упак	549.00	Cравнить

Всего позиций: 20

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
79475	НШВ 0.5–8	0.69	0.5	3/4/5/6	гальваническое лужение	медь	опрессовка
79476	НШВ 0.75–8	0.69	0.75	3/4/5/6	гальваническое лужение	медь	опрессовка
79477	НШВ 1.0–8	0.69	1.0	3/4/5/6	гальваническое лужение	медь	опрессовка
79478	НШВ 1.5–8	0.69	1.5	3/4/5/6	гальваническое лужение	медь	опрессовка
79479	НШВ 2.5–8	0.69	2.5	3/4/5/6	гальваническое лужение	медь	опрессовка
79480	НШВ 4.0–9	0.69	4	3/4/5/6	гальваническое лужение	медь	опрессовка
79481	НШВ 6.0–12	0.69	6	3/4/5/6	гальваническое лужение	медь	опрессовка
79482	НШВ 10–12	0.69	10	3/4/5/6	гальваническое лужение	медь	опрессовка
79483	НШВ 16–12	0.69	16	3/4/5/6	гальваническое лужение	медь	опрессовка
79484	НШВ 25–16	0.69	25	3/4/5/6	гальваническое лужение	медь	опрессовка
108937	НШВ 0.5–8 (100шт)	0.69	0.5	3/4/5/6	гальваническое лужение	медь	опрессовка
108938	НШВ 0.75–8 (100шт)	0.69	0.75	3/4/5/6	гальваническое лужение	медь	опрессовка
108939	НШВ 1.0–8 (100шт)	0.69	1.0	3/4/5/6	гальваническое лужение	медь	опрессовка
108940	НШВ 1.5–8 (100шт)	0.69	1.5	3/4/5/6	гальваническое лужение	медь	опрессовка
108941	НШВ 2.5–8 (100шт)	0.69	2.5	3/4/5/6	гальваническое лужение	медь	опрессовка
108942	НШВ 4.0–9 (100шт)	0.69	4	3/4/5/6	гальваническое лужение	медь	опрессовка
108943	НШВ 6.0–12 (100шт)	0.69	6	3/4/5/6	гальваническое лужение	медь	опрессовка
108944	НШВ 10–12 (100шт)	0.69	10	3/4/5/6	гальваническое лужение	медь	опрессовка
108945	НШВ 16–12 (100шт)	0.69	16	3/4/5/6	гальваническое лужение	медь	опрессовка
108946	НШВ 25–16 (100шт)	0.69	25	3/4/5/6	гальваническое лужение	медь	опрессовка

Всего позиций: 20

SKU	товарные позиции	L	l	D	d	d₁
79475	НШВ 0.5–8	8	8	1.7	1.3	0.9
79476	НШВ 0.75–8	8	8	1.9	1.5	1.2
79477	НШВ 1.0–8	8	8	2.2	1.8	1.4
79478	НШВ 1.5–8	8	8	2.5	2	1.6
79479	НШВ 2.5–8	8	8	3.3	2.6	2.3
79480	НШВ 4.0–9	9	9	3.9	3.2	2.8
79481	НШВ 6.0–12	12	12	4.8	3.9	3.5
79482	НШВ 10–12	12	12	5.8	4.9	4.5
79483	НШВ 16–12	12	12	7.2	6.2	5.8
79484	НШВ 25–16	16	16	9.1	7.9	7.5
108937	НШВ 0.5–8 (100шт)	8	8	1.7	1.3	0.9
108938	НШВ 0.75–8 (100шт)	8	8	1.9	1.5	1.2
108939	НШВ 1.0–8 (100шт)	8	8	2.2	1.8	1.4
108940	НШВ 1.5–8 (100шт)	8	8	2.5	2	1.6
108941	НШВ 2.5–8 (100шт)	8	8	3.3	2.6	2.3
108942	НШВ 4.0–9 (100шт)	9	9	3.9	3.2	2.8
108943	НШВ 6.0–12 (100шт)	12	12	4.8	3.9	3.5
108944	НШВ 10–12 (100шт)	12	12	5.8	4.9	4.5
108945	НШВ 16–12 (100шт)	12	12	7.2	6.2	5.8
108946	НШВ 25–16 (100шт)	16	16	9.1	7.9	7.5

Всего позиций: 20

SKU	товарные позиции	.stp
79475	НШВ 0.5–8
79476	НШВ 0.75–8
79477	НШВ 1.0–8
79478	НШВ 1.5–8
79479	НШВ 2.5–8
79480	НШВ 4.0–9
79481	НШВ 6.0–12
79482	НШВ 10–12
79483	НШВ 16–12
79484	НШВ 25–16
108937	НШВ 0.5–8 (100шт)
108938	НШВ 0.75–8 (100шт)
108939	НШВ 1.0–8 (100шт)
108940	НШВ 1.5–8 (100шт)
108941	НШВ 2.5–8 (100шт)
108942	НШВ 4.0–9 (100шт)
108943	НШВ 6.0–12 (100шт)
108944	НШВ 10–12 (100шт)
108945	НШВ 16–12 (100шт)
108946	НШВ 25–16 (100шт)

Всего позиций: 20

Матрицы МПК-02, МПК-03, МПК-06 (КВТ) для опрессовки втулочных наконечников

Пресс-клещи ПКВ-50 (КВТ) ПКВ-95 (КВТ)
