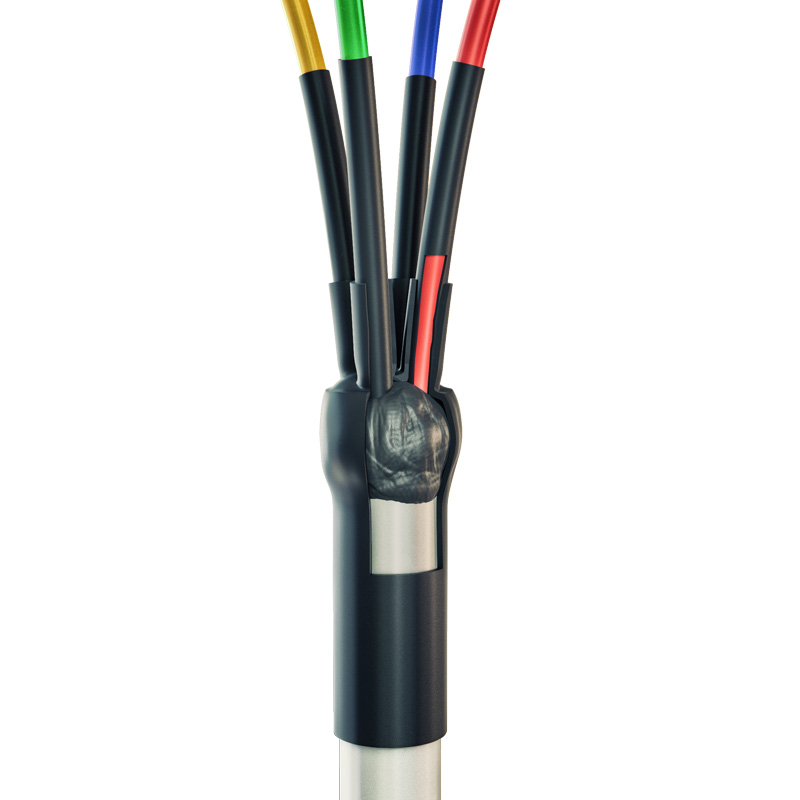

Термоусаживаемые концевые мини-муфты ПКТп мини нг-LS

тип: ПКТп мини нг-LS

Рабочее напряжение до 400 В
Для трехжильного кабеля
Для четырехжильного кабеля
Для пятижильного кабеля
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой
Не поддерживает горение
Малодымные при горении

Предназначены для оконцевания 3-х, 4-х и 5-и жильных кабелей и проводов:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 400 В

Состав муфты:

перчаткаТПИ мини
термоусаживаемая трубка жильной изоляции длиной 200 мм
пружина ППД (для муфт с броней)
провод заземления (для муфт с броней)

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
Для кабелей с броней используется непаяная система заземления.
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки, обеспечивает полную герметичность муфты после монтажа
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Комплект муфты универсален и позволяет использовать различные наконечники под опрессовку, в том числе с изолированными манжетами, а также применять муфту для присоединения к клеммам устройства без наконечников

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу ПКТп мини нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
82481	3ПКТп мини - 2.5/10 нг-LS	1	шт	1 013.95	Cравнить
82482	4ПКТп мини - 2.5/10 нг-LS	1	шт	1 087.50	Cравнить
82483	5ПКТп мини - 2.5/10 нг-LS	1	шт	1 268.01	Cравнить
82484	3ПКТп(б) мини - 2.5/10 нг-LS	1	шт	1 173.26	Cравнить
82485	4ПКТп(б) мини - 2.5/10 нг-LS	1	шт	1 250.60	Cравнить
82486	5ПКТп(б) мини - 2.5/10 нг-LS	1	шт	1 414.37	Cравнить

Всего позиций: 6

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
82481	3ПКТп мини - 2.5/10 нг-LS	Концевая	термоусаживаемая	0.4	2.5/4/6/10	3	Пластмассовая	Внутренняя и наружная	без брони
82482	4ПКТп мини - 2.5/10 нг-LS	Концевая	термоусаживаемая	0.4	2.5/4/6/10	4	Пластмассовая	Внутренняя и наружная	без брони
82483	5ПКТп мини - 2.5/10 нг-LS	Концевая	термоусаживаемая	0.4	2.5/4/6/10	5	Пластмассовая	Внутренняя и наружная	без брони
82484	3ПКТп(б) мини - 2.5/10 нг-LS	Концевая	термоусаживаемая	0.4	2.5/4/6/10	3	Пластмассовая	Внутренняя и наружная	с броней
82485	4ПКТп(б) мини - 2.5/10 нг-LS	Концевая	термоусаживаемая	0.4	2.5/4/6/10	4	Пластмассовая	Внутренняя и наружная	с броней
82486	5ПКТп(б) мини - 2.5/10 нг-LS	Концевая	термоусаживаемая	0.4	2.5/4/6/10	5	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 6

SKU	товарные позиции
82481	3ПКТп мини - 2.5/10 нг-LS
82482	4ПКТп мини - 2.5/10 нг-LS
82483	5ПКТп мини - 2.5/10 нг-LS
82484	3ПКТп(б) мини - 2.5/10 нг-LS
82485	4ПКТп(б) мини - 2.5/10 нг-LS
82486	5ПКТп(б) мини - 2.5/10 нг-LS

Всего позиций: 6

SKU	товарные позиции	.stp
82481	3ПКТп мини - 2.5/10 нг-LS
82482	4ПКТп мини - 2.5/10 нг-LS
82483	5ПКТп мини - 2.5/10 нг-LS
82484	3ПКТп(б) мини - 2.5/10 нг-LS
82485	4ПКТп(б) мини - 2.5/10 нг-LS
82486	5ПКТп(б) мини - 2.5/10 нг-LS

Всего позиций: 6

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
