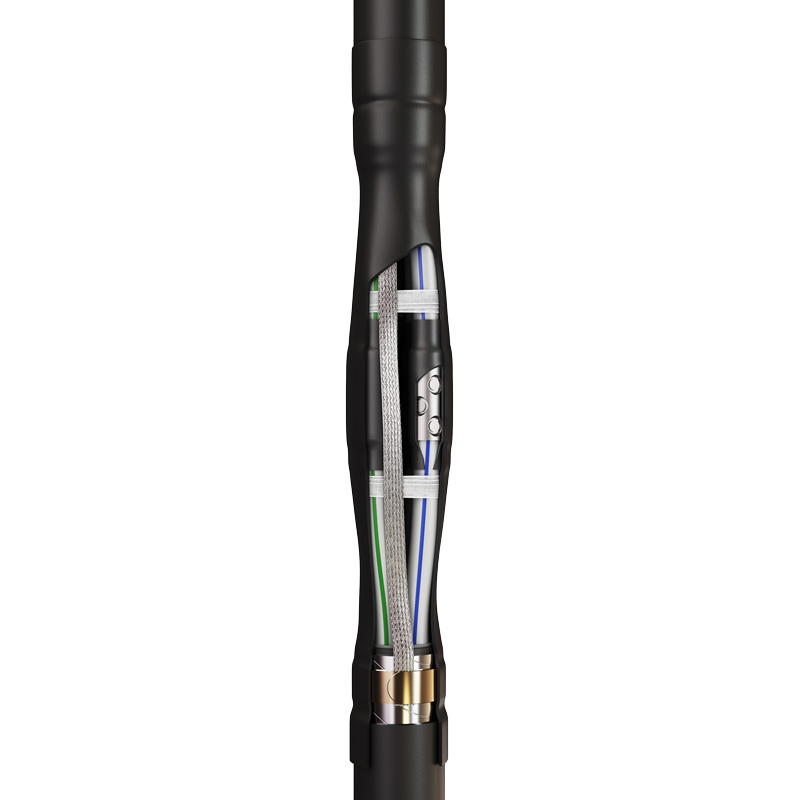

Соединительные кабельные муфты 4ПСТ-1 нг-LS

тип: 4ПСТ-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для четырехжильного кабеля
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка портативной горелкой
Рядное расположение болтов

Предназначены для соединения 4-х жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ)
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей:
(А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS
Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Кожух надежно защищает, герметизирует и армирует муфту
Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфт 4ПСТ-1 нг-LS, 4ПСТ(б)-1 нг-LS, 5ПСТ-1 нг-LS, 5ПСТ(б)-1 нг-LS

Сертификация

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
65543	4ПСТ-1-16/25 нг-LS	1	шт	1 834.92	Cравнить
65544	4ПСТ-1-25/50 нг-LS	1	шт	2 595.38	Cравнить
65545	4ПСТ-1-70/120 нг-LS	1	шт	3 471.16	Cравнить
65546	4ПСТ-1-150/240 нг-LS	1	шт	5 241.88	Cравнить
65547	4ПСТ-1-16/25(Б) нг-LS	1	шт	3 971.03	Cравнить
65548	4ПСТ-1-25/50(Б) нг-LS	1	шт	5 158.83	Cравнить
65549	4ПСТ-1-70/120(Б) нг-LS	1	шт	6 577.90	Cравнить
65550	4ПСТ-1-150/240(Б) нг-LS	1	шт	10 490.05	Cравнить
65576	4ПСТ(б)-1-16/25 нг-LS	1	шт	2 627.36	Cравнить
65577	4ПСТ(б)-1-25/50 нг-LS	1	шт	3 936.64	Cравнить
65578	4ПСТ(б)-1-70/120 нг-LS	1	шт	4 673.41	Cравнить
65579	4ПСТ(б)-1-150/240 нг-LS	1	шт	7 543.86	Cравнить
65580	4ПСТ(б)-1-16/25(Б) нг-LS	1	шт	4 591.54	Cравнить
65581	4ПСТ(б)-1-25/50(Б) нг-LS	1	шт	6 342.83	Cравнить
65582	4ПСТ(б)-1-70/120(Б) нг-LS	1	шт	7 844.00	Cравнить
65583	4ПСТ(б)-1-150/240(Б) нг-LS	1	шт	12 413.22	Cравнить

Всего позиций: 16

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
65543	4ПСТ-1-16/25 нг-LS	Соединительная	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	без брони
65544	4ПСТ-1-25/50 нг-LS	Соединительная	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	без брони
65545	4ПСТ-1-70/120 нг-LS	Соединительная	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	без брони
65546	4ПСТ-1-150/240 нг-LS	Соединительная	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	без брони
65547	4ПСТ-1-16/25(Б) нг-LS	Соединительная	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	без брони
65548	4ПСТ-1-25/50(Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	без брони
65549	4ПСТ-1-70/120(Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	без брони
65550	4ПСТ-1-150/240(Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	без брони
65576	4ПСТ(б)-1-16/25 нг-LS	Соединительная	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	с броней
65577	4ПСТ(б)-1-25/50 нг-LS	Соединительная	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	с броней
65578	4ПСТ(б)-1-70/120 нг-LS	Соединительная	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	с броней
65579	4ПСТ(б)-1-150/240 нг-LS	Соединительная	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	с броней
65580	4ПСТ(б)-1-16/25(Б) нг-LS	Соединительная	термоусаживаемая	1	16/25	4	Пластмассовая	Внутренняя и наружная	с броней
65581	4ПСТ(б)-1-25/50(Б) нг-LS	Соединительная	термоусаживаемая	1	25/35/50	4	Пластмассовая	Внутренняя и наружная	с броней
65582	4ПСТ(б)-1-70/120(Б) нг-LS	Соединительная	термоусаживаемая	1	70/95/120	4	Пластмассовая	Внутренняя и наружная	с броней
65583	4ПСТ(б)-1-150/240(Б) нг-LS	Соединительная	термоусаживаемая	1	150/185/240	4	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 16

SKU	товарные позиции
65543	4ПСТ-1-16/25 нг-LS
65544	4ПСТ-1-25/50 нг-LS
65545	4ПСТ-1-70/120 нг-LS
65546	4ПСТ-1-150/240 нг-LS
65547	4ПСТ-1-16/25(Б) нг-LS
65548	4ПСТ-1-25/50(Б) нг-LS
65549	4ПСТ-1-70/120(Б) нг-LS
65550	4ПСТ-1-150/240(Б) нг-LS
65576	4ПСТ(б)-1-16/25 нг-LS
65577	4ПСТ(б)-1-25/50 нг-LS
65578	4ПСТ(б)-1-70/120 нг-LS
65579	4ПСТ(б)-1-150/240 нг-LS
65580	4ПСТ(б)-1-16/25(Б) нг-LS
65581	4ПСТ(б)-1-25/50(Б) нг-LS
65582	4ПСТ(б)-1-70/120(Б) нг-LS
65583	4ПСТ(б)-1-150/240(Б) нг-LS

Всего позиций: 16

SKU	товарные позиции	.stp
65543	4ПСТ-1-16/25 нг-LS
65544	4ПСТ-1-25/50 нг-LS
65545	4ПСТ-1-70/120 нг-LS
65546	4ПСТ-1-150/240 нг-LS
65547	4ПСТ-1-16/25(Б) нг-LS
65548	4ПСТ-1-25/50(Б) нг-LS
65549	4ПСТ-1-70/120(Б) нг-LS
65550	4ПСТ-1-150/240(Б) нг-LS
65576	4ПСТ(б)-1-16/25 нг-LS
65577	4ПСТ(б)-1-25/50 нг-LS
65578	4ПСТ(б)-1-70/120 нг-LS
65579	4ПСТ(б)-1-150/240 нг-LS
65580	4ПСТ(б)-1-16/25(Б) нг-LS
65581	4ПСТ(б)-1-25/50(Б) нг-LS
65582	4ПСТ(б)-1-70/120(Б) нг-LS
65583	4ПСТ(б)-1-150/240(Б) нг-LS

Всего позиций: 16

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Можно соединять кабель ВБШвнг(А) (бронёй) соединительной муфтой 4ПСТ-1 с кабелем без брони: ВВГнг(А) и АВВГнг(А)? Напряжение до 1000 В.

Соединять бронированный кабель с небронированным можно. Разделка конца бронированного кабеля должна быть выполнена как для небронированного, т.е. бронелены должны быть обрезаны вровень с наружной оболочкой кабеля. Дальнейший монтаж муфты проводится в соответствии с инструкцией, как для кабеля без брони. Заземление бронелент достаточно выполнить только на одном конце кабеля - в концевой муфте. Обращаю Ваше внимание, что для кабелей ВБШвнг(А), ВВГнг(А), АВВГнг(А) правильнее использовать муфту 4ПСТнг-LS-1, а не 4ПСТ-1 поскольку кабели, перечисленные Вами обладают свойствами нераспространения горения, но если к кабельной линии не предъявляются повышенные требования пожарной безопасности использование муфты 4ПСТ-1 допустимо.

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
