Концевые кабельные муфты 1ПКТ-1(б) нг-LS

тип: 1ПКТ(б)-1 нг-LS

Не поддерживает горение
Малодымные при горении
Рабочее напряжение до 1 кВ
Для одножильного кабеля
Усадка газовой горелкой
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Рядное расположение болтов
Внутренней установки
Наружной установки

Предназначены для герметичного оконцевания кабелей и проводов:

с броней
с пластмассовой (ПВХ/СПЭ) и ЭПР изоляцией
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей:(А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS, РБВ, РБВнг(А)-LS, РВГЭнг(А)-LS, РБР, АРБР, РБРнг(А), РБРнг(А)-LS, РРГЭнг(А), АРРГЭ, РБП, РПГЭ

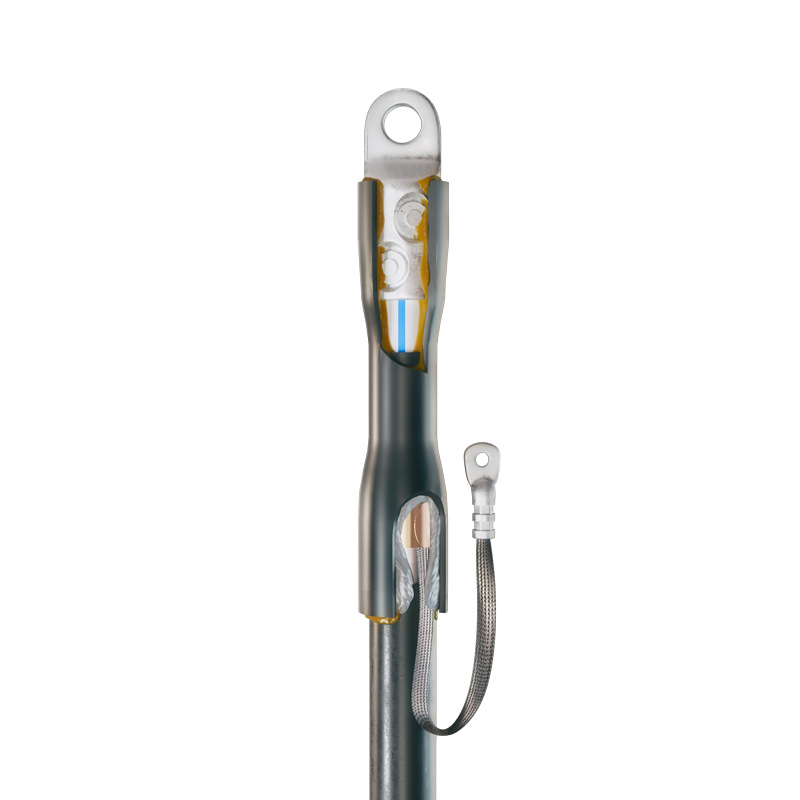

Комплект состоит из болтового наконечника с рядным расположением болтов, термоусаживаемой манжеты с клеевым слоем на болтовой соединитель, защитного кожуха с клеевым слоем и непаяной системы заземления
Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Термоусаживаемые трубки с клеевым слоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодно-климатическим условиям
При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
Рекомендованы для оснащения ремонтно-аварийных служб
При использовании муфты 1ПКТ(б)-1-25/50(Б)-нг-LS на кабели с этиленпропиленовой изоляцией соответствующих сечений необходимо использовать пружину ППД №1

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 1ПКТ-1нг-LS, 1ПКТ(б)-1нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
74213	1ПКТ(б)-1-10/25(Б) нг-LS	1	шт	1 691.90	Cравнить
74214	1ПКТ(б)-1-25/50(Б) нг-LS	1	шт	1 942.39	Cравнить
74215	1ПКТ(б)-1-70/120(Б) нг-LS	1	шт	2 575.20	Cравнить
74216	1ПКТ(б)-1-150/240(Б) нг-LS	1	шт	3 197.03	Cравнить
74217	1ПКТ(б)-1-300/400(Б) нг-LS	1	шт	4 833.99	Cравнить

Всего позиций: 5

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
74213	1ПКТ(б)-1-10/25(Б) нг-LS	Концевая	термоусаживаемая	1	10/16/25	1	Пластмассовая	Внутренняя и наружная	с броней
74214	1ПКТ(б)-1-25/50(Б) нг-LS	Концевая	термоусаживаемая	1	25/35/50	1	Пластмассовая	Внутренняя и наружная	с броней
74215	1ПКТ(б)-1-70/120(Б) нг-LS	Концевая	термоусаживаемая	1	70/95/120	1	Пластмассовая	Внутренняя и наружная	с броней
74216	1ПКТ(б)-1-150/240(Б) нг-LS	Концевая	термоусаживаемая	1	150/185/240	1	Пластмассовая	Внутренняя и наружная	с броней
74217	1ПКТ(б)-1-300/400(Б) нг-LS	Концевая	термоусаживаемая	1	300/400	1	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 5

SKU	товарные позиции
74213	1ПКТ(б)-1-10/25(Б) нг-LS
74214	1ПКТ(б)-1-25/50(Б) нг-LS
74215	1ПКТ(б)-1-70/120(Б) нг-LS
74216	1ПКТ(б)-1-150/240(Б) нг-LS
74217	1ПКТ(б)-1-300/400(Б) нг-LS

Всего позиций: 5

SKU	товарные позиции	.stp
74213	1ПКТ(б)-1-10/25(Б) нг-LS
74214	1ПКТ(б)-1-25/50(Б) нг-LS
74215	1ПКТ(б)-1-70/120(Б) нг-LS
74216	1ПКТ(б)-1-150/240(Б) нг-LS
74217	1ПКТ(б)-1-300/400(Б) нг-LS

Всего позиций: 5

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг-LS?

На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
