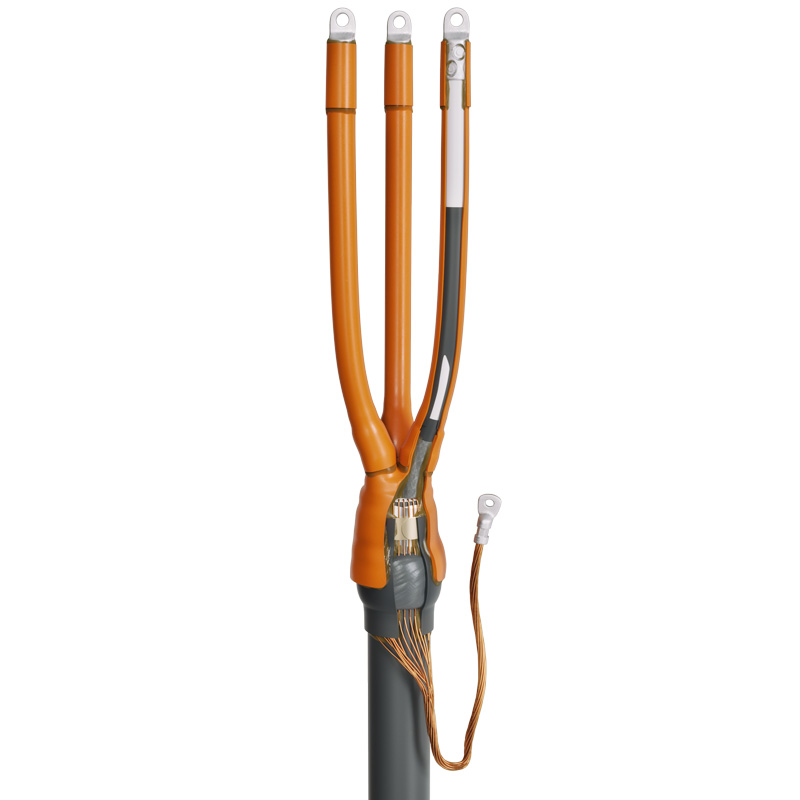

Концевые муфты внутренней установки для кабелей с этиленпропиленовой резиновой на напряжение до 10 кВ

тип: 3РКВТп-10 нг-LS

Рабочее напряжение до 10 кВ
Для трехжильного кабеля
Внутренней установки
Рядное расположение болтов
Усадка газовой горелкой
Не поддерживает горение
Малодымные при горении
Товар включен в реестр Минпромторга

Предназначены для оконцевания 3-х жильных кабелей:
- с этиленпропиленовой резиновой изоляцией и экраном из медных проволок
- с броней или без брони
- на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 34839-2022
Включены в реестр Минпромторга
Типы монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
Материал изолирующей трубки кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку
В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечникиВысокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-005-97284872-2015

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 3РКВТп-10 нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
88123	3РКВТп-10-35/50 нг-LS	1	шт	9 033.65	Cравнить
88124	3РКВТп-10-35/50 (Б) нг-LS	1	шт	10 493.07	Cравнить
88125	3РКВТп-10-70/120 нг-LS	1	шт	9 261.09	Cравнить
88126	3РКВТп-10-70/120 (Б) нг-LS	1	шт	12 040.01	Cравнить
88127	3РКВТп-10-150/240 нг-LS	1	шт	11 511.88	Cравнить
88128	3РКВТп-10-150/240 (Б) нг-LS	1	шт	14 525.26	Cравнить
88129	3РКВТп-10-300/400 нг-LS	1	шт	12 063.21	Cравнить
88130	3РКВТп-10-300/400 (Б) нг-LS	1	шт	18 996.52	Cравнить

Всего позиций: 8

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
88123	3РКВТп-10-35/50 нг-LS	Концевая	термоусаживаемая	10	35/50	3	Резиновая	Внутренняя	с броней/без брони
88124	3РКВТп-10-35/50 (Б) нг-LS	Концевая	термоусаживаемая	10	35/50	3	Резиновая	Внутренняя	с броней/без брони
88125	3РКВТп-10-70/120 нг-LS	Концевая	термоусаживаемая	10	70/95/120	3	Резиновая	Внутренняя	с броней/без брони
88126	3РКВТп-10-70/120 (Б) нг-LS	Концевая	термоусаживаемая	10	70/95/120	3	Резиновая	Внутренняя	без брони/с броней
88127	3РКВТп-10-150/240 нг-LS	Концевая	термоусаживаемая	10	150/185/240	3	Резиновая	Внутренняя	с броней/без брони
88128	3РКВТп-10-150/240 (Б) нг-LS	Концевая	термоусаживаемая	10	150/185/240	3	Резиновая	Внутренняя	с броней/без брони
88129	3РКВТп-10-300/400 нг-LS	Концевая	термоусаживаемая	10	300/400	3	Резиновая	Внутренняя	без брони/с броней
88130	3РКВТп-10-300/400 (Б) нг-LS	Концевая	термоусаживаемая	10	300/400	3	Резиновая	Внутренняя	без брони/с броней

Всего позиций: 8

SKU	товарные позиции
88123	3РКВТп-10-35/50 нг-LS
88124	3РКВТп-10-35/50 (Б) нг-LS
88125	3РКВТп-10-70/120 нг-LS
88126	3РКВТп-10-70/120 (Б) нг-LS
88127	3РКВТп-10-150/240 нг-LS
88128	3РКВТп-10-150/240 (Б) нг-LS
88129	3РКВТп-10-300/400 нг-LS
88130	3РКВТп-10-300/400 (Б) нг-LS

Всего позиций: 8

SKU	товарные позиции	.stp
88123	3РКВТп-10-35/50 нг-LS
88124	3РКВТп-10-35/50 (Б) нг-LS
88125	3РКВТп-10-70/120 нг-LS
88126	3РКВТп-10-70/120 (Б) нг-LS
88127	3РКВТп-10-150/240 нг-LS
88128	3РКВТп-10-150/240 (Б) нг-LS
88129	3РКВТп-10-300/400 нг-LS
88130	3РКВТп-10-300/400 (Б) нг-LS

Всего позиций: 8

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

В каких случаях можно использовать заливные муфты и муфты холодной усадки?

Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
