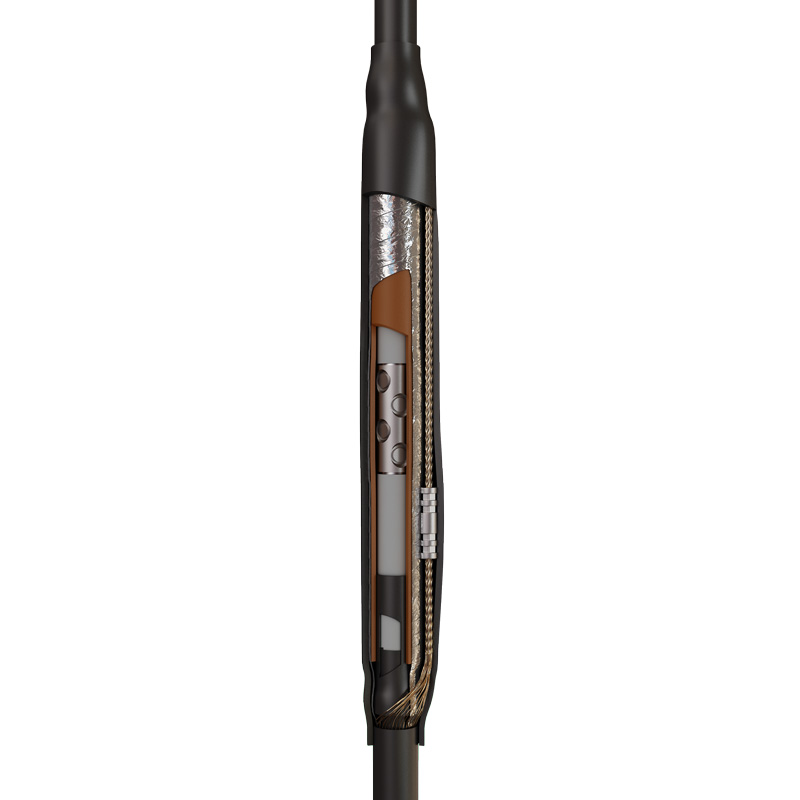

Соединительные кабельные муфты 1ПСТ-10 нг-LS

тип: 1ПСТ-10 нг-LS

Рабочее напряжение до 10 кВ
Для одножильного кабеля
Для кабеля с изоляцией из сшитого п/э
Усадка портативной горелкой
Рядное расположение болтов
Не поддерживает горение
Малодымные при горении
Товар включен в реестр Минпромторга

Предназначены для соединения одножильных кабелей:
с изоляцией из сшитого полиэтилена и экраном из медных проволок
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 34839-2022
Включены в реестр Минпромторга
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
Комплект поставки рассчитан для монтажа трех фаз кабеля
Высокое качество комплектующих и используемых композиционных материалов
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана

* Цены указаны за 1 муфту (отгрузка осуществляется кратно 3 муфтам)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу муфты 1ПСТ-10нг-LS

Сертификация

Сертификат соответствия на кабельные муфты

Сертификат соответствия кабельных муфт и термоусадочных трубок с негорючими свойствами требованиям пожарной безопасности

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
76429	1ПСТ-10-35/50 нг-LS	3	шт	4 633.11	Cравнить
76431	1ПСТ-10-70/120 нг-LS	3	шт	6 085.95	Cравнить
76433	1ПСТ-10-150/240 нг-LS	3	шт	6 143.86	Cравнить
76435	1ПСТ-10-300/400 нг-LS	3	шт	7 832.10	Cравнить
76437	1ПСТ-10-500/630 нг-LS	3	шт	9 051.94	Cравнить
82909	1ПСТ-10-800 нг-LS	3	шт	11 145.90	Cравнить
76430	1ПСТ-10-35/50(Б) нг-LS	3	шт	5 724.59	Cравнить
76432	1ПСТ-10-70/120(Б) нг-LS	3	шт	7 333.08	Cравнить
76434	1ПСТ-10-150/240(Б) нг-LS	3	шт	8 367.74	Cравнить
76436	1ПСТ-10-300/400(Б) нг-LS	3	шт	10 885.23	Cравнить
76438	1ПСТ-10-500/630(Б) нг-LS	3	шт	22 813.83	Cравнить
76439	1ПСТ-10-800(Б) нг-LS	3	шт	24 182.24	Cравнить

Всего позиций: 12

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
76429	1ПСТ-10-35/50 нг-LS	Соединительная	термоусаживаемая	10	35/50	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76431	1ПСТ-10-70/120 нг-LS	Соединительная	термоусаживаемая	10	70/95/120	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76433	1ПСТ-10-150/240 нг-LS	Соединительная	термоусаживаемая	10	150/185/240	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76435	1ПСТ-10-300/400 нг-LS	Соединительная	термоусаживаемая	10	300/400	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76437	1ПСТ-10-500/630 нг-LS	Соединительная	термоусаживаемая	10	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
82909	1ПСТ-10-800 нг-LS	Соединительная	термоусаживаемая	10	800	1	Сшитый полиэтилен	Внутренняя и наружная	без брони/с броней
76430	1ПСТ-10-35/50(Б) нг-LS	Соединительная	термоусаживаемая	10	35/50	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76432	1ПСТ-10-70/120(Б) нг-LS	Соединительная	термоусаживаемая	10	70/95/120	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76434	1ПСТ-10-150/240(Б) нг-LS	Соединительная	термоусаживаемая	10	150/185/240	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76436	1ПСТ-10-300/400(Б) нг-LS	Соединительная	термоусаживаемая	10	300/400	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76438	1ПСТ-10-500/630(Б) нг-LS	Соединительная	термоусаживаемая	10	500/630	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней
76439	1ПСТ-10-800(Б) нг-LS	Соединительная	термоусаживаемая	10	800	1	Сшитый полиэтилен	В кабельных каналах и грунте	без брони/с броней

Всего позиций: 12

SKU	товарные позиции
76429	1ПСТ-10-35/50 нг-LS
76431	1ПСТ-10-70/120 нг-LS
76433	1ПСТ-10-150/240 нг-LS
76435	1ПСТ-10-300/400 нг-LS
76437	1ПСТ-10-500/630 нг-LS
82909	1ПСТ-10-800 нг-LS
76430	1ПСТ-10-35/50(Б) нг-LS
76432	1ПСТ-10-70/120(Б) нг-LS
76434	1ПСТ-10-150/240(Б) нг-LS
76436	1ПСТ-10-300/400(Б) нг-LS
76438	1ПСТ-10-500/630(Б) нг-LS
76439	1ПСТ-10-800(Б) нг-LS

Всего позиций: 12

SKU	товарные позиции	.stp
76429	1ПСТ-10-35/50 нг-LS
76431	1ПСТ-10-70/120 нг-LS
76433	1ПСТ-10-150/240 нг-LS
76435	1ПСТ-10-300/400 нг-LS
76437	1ПСТ-10-500/630 нг-LS
82909	1ПСТ-10-800 нг-LS
76430	1ПСТ-10-35/50(Б) нг-LS
76432	1ПСТ-10-70/120(Б) нг-LS
76434	1ПСТ-10-150/240(Б) нг-LS
76436	1ПСТ-10-300/400(Б) нг-LS
76438	1ПСТ-10-500/630(Б) нг-LS
76439	1ПСТ-10-800(Б) нг-LS

Всего позиций: 12

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Возможно ли применение соединительных кабельных муфт КВТ типа 1ПСТ-10 для соединения кабеля марки ПвВнг-LS? Либо для этого кабеля нужны муфты с аналогичной характеристикой нг-LS от других производителей?

Если к кабельной линии предъявляются повышенные требования пожарной безопасности, то применение муфт 1ПСТ-10 не допустимо, поскольку муфта не обладает свойствами нераспространения горения и малого газо- дымовыделения. Если таковые требования не предъявляются - муфту можно устанавливать.
