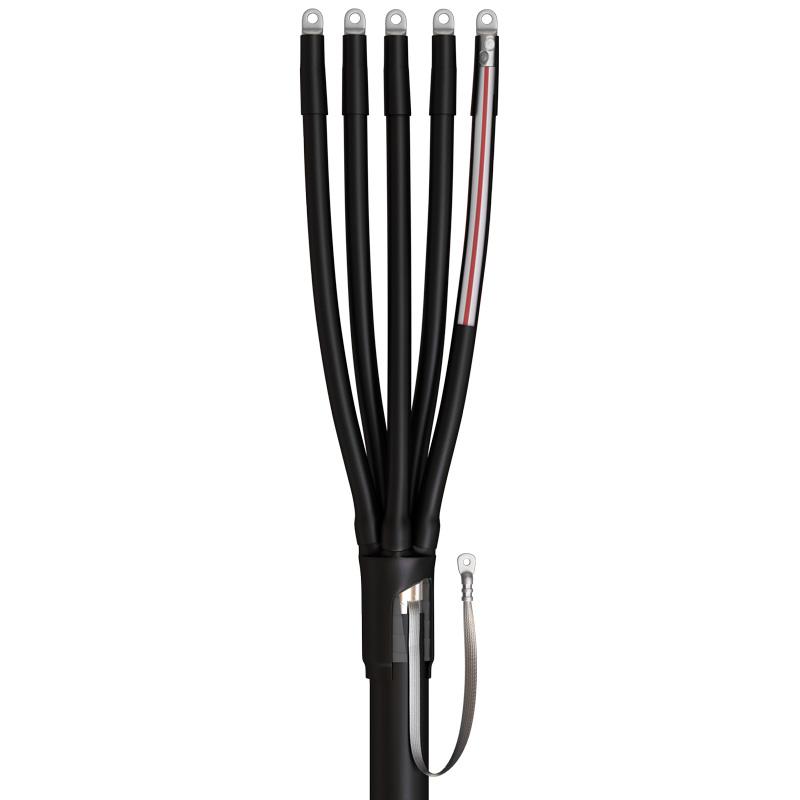

Концевые кабельные муфты 5ПКТп-1

тип: 5ПКТп-1

Рабочее напряжение до 1 кВ
Для пятижильного кабеля
Внутренней установки
Наружной установки
Для кабеля пластмассовой изоляцией
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой
Рядное расположение болтов

Предназначены для оконцевания 5-ти жильных кабелей:

с пластмассовой изоляцией (ПВХ/СПЭ) и ЭПР изоляцией
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП
Комплект для 5-ти жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 4ПКТп-1, 5ПКТп-1, 4ПКТп(б)-1, 5ПКТп(б)-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
60325	5ПКТп-1-16/25	1	шт	1 647.68	Cравнить
60327	5ПКТп-1-25/50	1	шт	2 074.68	Cравнить
60329	5ПКТп-1-70/120	1	шт	2 393.87	Cравнить
60331	5ПКТп-1-150/240	1	шт	2 908.43	Cравнить
60326	5ПКТп-1-16/25(Б)	1	шт	2 574.27	Cравнить
60328	5ПКТп-1-25/50(Б)	1	шт	3 950.97	Cравнить
60330	5ПКТп-1-70/120(Б)	1	шт	5 051.12	Cравнить
60332	5ПКТп-1-150/240(Б)	1	шт	9 074.62	Cравнить
60334	5ПКТп(б)-1-16/25	1	шт	2 196.17	Cравнить
60336	5ПКТп(б)-1-25/50	1	шт	2 613.59	Cравнить
60338	5ПКТп(б)-1-70/120	1	шт	2 930.46	Cравнить
60340	5ПКТп(б)-1-150/240	1	шт	3 893.65	Cравнить
60335	5ПКТп(б)-1-16/25(Б)	1	шт	3 150.20	Cравнить
60337	5ПКТп(б)-1-25/50(Б)	1	шт	4 688.66	Cравнить
60339	5ПКТп(б)-1-70/120(Б)	1	шт	5 623.26	Cравнить
60341	5ПКТп(б)-1-150/240(Б)	1	шт	9 951.88	Cравнить

Всего позиций: 16

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
60325	5ПКТп-1-16/25	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	без брони
60327	5ПКТп-1-25/50	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	без брони
60329	5ПКТп-1-70/120	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	без брони
60331	5ПКТп-1-150/240	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	без брони
60326	5ПКТп-1-16/25(Б)	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	без брони
60328	5ПКТп-1-25/50(Б)	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	без брони
60330	5ПКТп-1-70/120(Б)	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	без брони
60332	5ПКТп-1-150/240(Б)	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	без брони
60334	5ПКТп(б)-1-16/25	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	с броней
60336	5ПКТп(б)-1-25/50	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	с броней
60338	5ПКТп(б)-1-70/120	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	с броней
60340	5ПКТп(б)-1-150/240	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	с броней
60335	5ПКТп(б)-1-16/25(Б)	Концевая	термоусаживаемая	1	16/25	5	Пластмассовая	Внутренняя и наружная	с броней
60337	5ПКТп(б)-1-25/50(Б)	Концевая	термоусаживаемая	1	25/35/50	5	Пластмассовая	Внутренняя и наружная	с броней
60339	5ПКТп(б)-1-70/120(Б)	Концевая	термоусаживаемая	1	70/95/120	5	Пластмассовая	Внутренняя и наружная	с броней
60341	5ПКТп(б)-1-150/240(Б)	Концевая	термоусаживаемая	1	150/185/240	5	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 16

SKU	товарные позиции
60325	5ПКТп-1-16/25
60327	5ПКТп-1-25/50
60329	5ПКТп-1-70/120
60331	5ПКТп-1-150/240
60326	5ПКТп-1-16/25(Б)
60328	5ПКТп-1-25/50(Б)
60330	5ПКТп-1-70/120(Б)
60332	5ПКТп-1-150/240(Б)
60334	5ПКТп(б)-1-16/25
60336	5ПКТп(б)-1-25/50
60338	5ПКТп(б)-1-70/120
60340	5ПКТп(б)-1-150/240
60335	5ПКТп(б)-1-16/25(Б)
60337	5ПКТп(б)-1-25/50(Б)
60339	5ПКТп(б)-1-70/120(Б)
60341	5ПКТп(б)-1-150/240(Б)

Всего позиций: 16

SKU	товарные позиции	.stp
60325	5ПКТп-1-16/25
60327	5ПКТп-1-25/50
60329	5ПКТп-1-70/120
60331	5ПКТп-1-150/240
60326	5ПКТп-1-16/25(Б)
60328	5ПКТп-1-25/50(Б)
60330	5ПКТп-1-70/120(Б)
60332	5ПКТп-1-150/240(Б)
60334	5ПКТп(б)-1-16/25
60336	5ПКТп(б)-1-25/50
60338	5ПКТп(б)-1-70/120
60340	5ПКТп(б)-1-150/240
60335	5ПКТп(б)-1-16/25(Б)
60337	5ПКТп(б)-1-25/50(Б)
60339	5ПКТп(б)-1-70/120(Б)
60341	5ПКТп(б)-1-150/240(Б)

Всего позиций: 16

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
