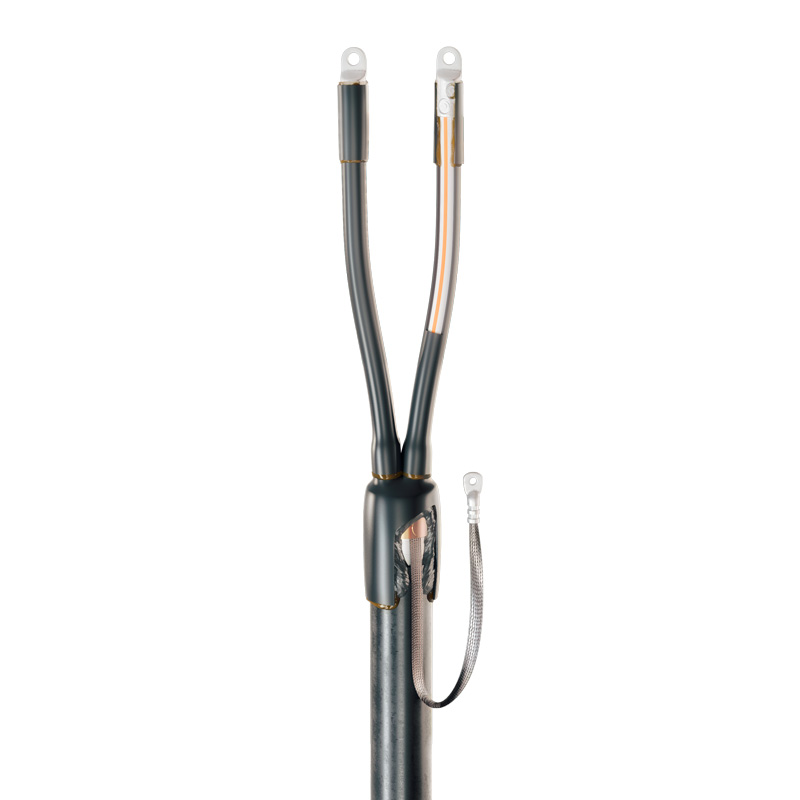

Концевые кабельные муфты 2ПКТп-1

тип: 2ПКТп-1

Рабочее напряжение до 1 кВ
Внутренней установки
Наружной установки
Для кабеля пластмассовой изоляцией
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка газовой горелкой
Для двухжильного кабеля
Рядное расположение болтов

Предназначены для оконцевания 2-х жильных кабелей:

с пластмассовой изоляцией
с броней и без брони (в названии муфт для кабелей с броней присутствует "(б)")
на напряжение до 1 кВ

Соответствует требованиям ГОСТ 34839-2022
Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Комплект муфты для кабелей с ленточной броней включает плоский провод заземления и 1 пружину постоянного давления для монтажа провода заземления к бронелентам кабеля
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-4 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Паспорта на муфты 2ПКТп-1, 2ПКТп(б)-1

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
74612	2ПКТп-1-16/25	1	шт	773.92	Cравнить
74616	2ПКТп-1-25/50	1	шт	1 595.14	Cравнить
74620	2ПКТп-1-70/120	1	шт	1 533.78	Cравнить
74613	2ПКТп-1-16/25(Б)	1	шт	1 366.18	Cравнить
74617	2ПКТп-1-25/50(Б)	1	шт	2 449.05	Cравнить
74621	2ПКТп-1-70/120(Б)	1	шт	2 749.12	Cравнить
74614	2ПКТп(б)-1-16/25	1	шт	1 309.52	Cравнить
74618	2ПКТп(б)-1-25/50	1	шт	2 302.02	Cравнить
74622	2ПКТп(б)-1-70/120	1	шт	2 255.11	Cравнить
74615	2ПКТп(б)-1-16/25(Б)	1	шт	1 912.34	Cравнить
74619	2ПКТп(б)-1-25/50(Б)	1	шт	3 157.92	Cравнить
74623	2ПКТп(б)-1-70/120(Б)	1	шт	3 214.72	Cравнить

Всего позиций: 12

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
74612	2ПКТп-1-16/25	Концевая	термоусаживаемая	1	16/25	2	Пластмассовая	Внутренняя и наружная	без брони
74616	2ПКТп-1-25/50	Концевая	термоусаживаемая	1	25/35/50	2	Пластмассовая	Внутренняя и наружная	без брони
74620	2ПКТп-1-70/120	Концевая	термоусаживаемая	1	70/95/120	2	Пластмассовая	Внутренняя и наружная	без брони
74613	2ПКТп-1-16/25(Б)	Концевая	термоусаживаемая	1	16/25	2	Пластмассовая	Внутренняя и наружная	без брони
74617	2ПКТп-1-25/50(Б)	Концевая	термоусаживаемая	1	25/35/50	2	Пластмассовая	Внутренняя и наружная	без брони
74621	2ПКТп-1-70/120(Б)	Концевая	термоусаживаемая	1	70/95/120	2	Пластмассовая	Внутренняя и наружная	без брони
74614	2ПКТп(б)-1-16/25	Концевая	термоусаживаемая	1	16/25	2	Пластмассовая	Внутренняя и наружная	с броней
74618	2ПКТп(б)-1-25/50	Концевая	термоусаживаемая	1	25/35/50	2	Пластмассовая	Внутренняя и наружная	с броней
74622	2ПКТп(б)-1-70/120	Концевая	термоусаживаемая	1	70/95/120	2	Пластмассовая	Внутренняя и наружная	с броней
74615	2ПКТп(б)-1-16/25(Б)	Концевая	термоусаживаемая	1	16/25	2	Пластмассовая	Внутренняя и наружная	с броней
74619	2ПКТп(б)-1-25/50(Б)	Концевая	термоусаживаемая	1	25/35/50	2	Пластмассовая	Внутренняя и наружная	с броней
74623	2ПКТп(б)-1-70/120(Б)	Концевая	термоусаживаемая	1	70/95/120	2	Пластмассовая	Внутренняя и наружная	с броней

Всего позиций: 12

SKU	товарные позиции
74612	2ПКТп-1-16/25
74616	2ПКТп-1-25/50
74620	2ПКТп-1-70/120
74613	2ПКТп-1-16/25(Б)
74617	2ПКТп-1-25/50(Б)
74621	2ПКТп-1-70/120(Б)
74614	2ПКТп(б)-1-16/25
74618	2ПКТп(б)-1-25/50
74622	2ПКТп(б)-1-70/120
74615	2ПКТп(б)-1-16/25(Б)
74619	2ПКТп(б)-1-25/50(Б)
74623	2ПКТп(б)-1-70/120(Б)

Всего позиций: 12

SKU	товарные позиции	.stp
74612	2ПКТп-1-16/25
74616	2ПКТп-1-25/50
74620	2ПКТп-1-70/120
74613	2ПКТп-1-16/25(Б)
74617	2ПКТп-1-25/50(Б)
74621	2ПКТп-1-70/120(Б)
74614	2ПКТп(б)-1-16/25
74618	2ПКТп(б)-1-25/50
74622	2ПКТп(б)-1-70/120
74615	2ПКТп(б)-1-16/25(Б)
74619	2ПКТп(б)-1-25/50(Б)
74623	2ПКТп(б)-1-70/120(Б)

Всего позиций: 12

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
