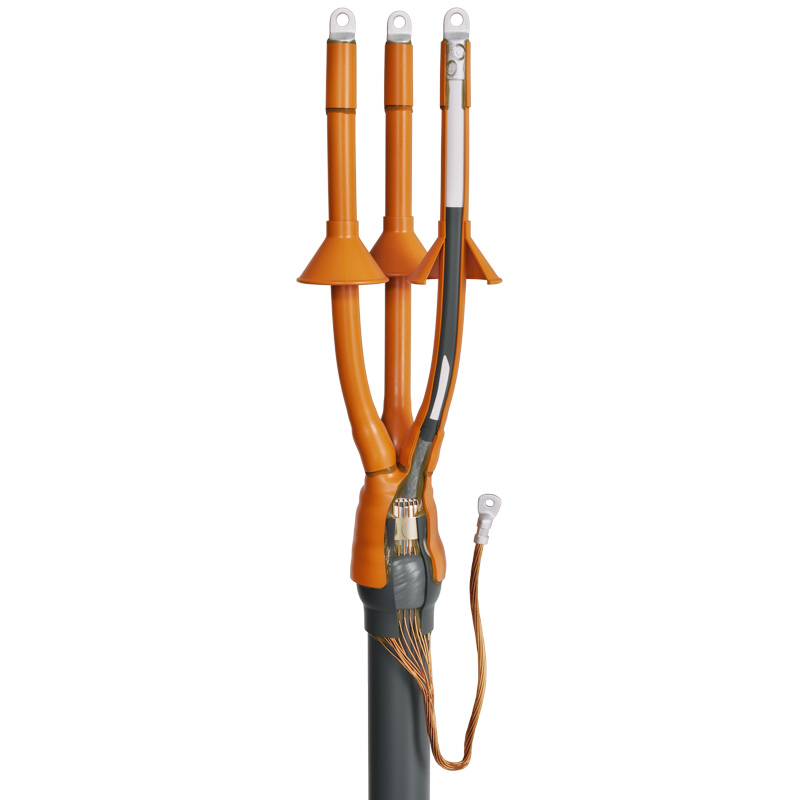

Концевые термоусаживаемые муфты 3ПКНТп-10

тип: 3ПКНТп-10

Рабочее напряжение до 10 кВ
Для трехжильного кабеля
Внутренней установки
Наружной установки
Для кабеля бумажной маслопропитанной изоляцией
Стойкость к ультрафиолету
Cтойкость к погодным условиям
Усадка портативной горелкой
Рядное расположение болтов
Товар включен в реестр Минпромторга

Предназначены для оконцевания 3-х жильных кабелей:

с изоляцией из сшитого полиэтилена и экраном из медных проволок
с броней или без брони
на напряжение 6 и 10 кВ

Соответствует требованиям ГОСТ 34839-2022
Включены в реестр Минпромторга
Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
Муфты наружной установки оснащены антитрекинговыми жильными изоляторами, увеличивающими длину путей токов утечки и создающими сухие зоны на поверхности муфты
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку
В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Высокое качество комплектующих и используемых композиционных материалов
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 30 лет

Документация на продукцию

Инструкция по монтажу 3ПКВТп-10, 3ПКНТп-10

Сертификация

Сертификат соответствия на кабельные муфты

Информационные материалы

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
66280	3ПКНТп-10-35/50	1	шт	7 477.55	Cравнить
66284	3ПКНТп-10-70/120	1	шт	8 487.83	Cравнить
66288	3ПКНТп-10-150/240	1	шт	9 971.68	Cравнить
66281	3ПКНТп-10-35/50(Б)	1	шт	9 027.46	Cравнить
66285	3ПКНТп-10-70/120(Б)	1	шт	10 693.51	Cравнить
66289	3ПКНТп-10-150/240(Б)	1	шт	14 180.91	Cравнить
92347	3ПКНТп-10-300/400	1	шт	11 024.21	Cравнить
92348	3ПКНТп-10-300/400(Б)	1	шт	18 260.50	Cравнить

Всего позиций: 8

SKU	товарные позиции	Тип муфты	Технология монтажа	Рабочее напряжение, до (кВ)	Сечение жил, мм²	Количество жил в кабеле	Изоляция кабеля	Тип установки	Тип кабеля
66280	3ПКНТп-10-35/50	Концевая	термоусаживаемая	10	35/50	3	Сшитый полиэтилен	Наружная	без брони/с броней
66284	3ПКНТп-10-70/120	Концевая	термоусаживаемая	10	70/95/120	3	Сшитый полиэтилен	Наружная	без брони/с броней
66288	3ПКНТп-10-150/240	Концевая	термоусаживаемая	10	150/185/240	3	Сшитый полиэтилен	Наружная	без брони/с броней
66281	3ПКНТп-10-35/50(Б)	Концевая	термоусаживаемая	10	35/50	3	Сшитый полиэтилен	Наружная	без брони/с броней
66285	3ПКНТп-10-70/120(Б)	Концевая	термоусаживаемая	10	70/95/120	3	Сшитый полиэтилен	Наружная	без брони/с броней
66289	3ПКНТп-10-150/240(Б)	Концевая	термоусаживаемая	10	150/185/240	3	Сшитый полиэтилен	Наружная	без брони/с броней
92347	3ПКНТп-10-300/400	Концевая	термоусаживаемая	10	300/400	3	Сшитый полиэтилен	Наружная	без брони/с броней
92348	3ПКНТп-10-300/400(Б)	Концевая	термоусаживаемая	10	300/400	3	Сшитый полиэтилен	Наружная	с броней/без брони

Всего позиций: 8

SKU	товарные позиции
66280	3ПКНТп-10-35/50
66284	3ПКНТп-10-70/120
66288	3ПКНТп-10-150/240
66281	3ПКНТп-10-35/50(Б)
66285	3ПКНТп-10-70/120(Б)
66289	3ПКНТп-10-150/240(Б)
92347	3ПКНТп-10-300/400
92348	3ПКНТп-10-300/400(Б)

Всего позиций: 8

SKU	товарные позиции	.stp
66280	3ПКНТп-10-35/50
66284	3ПКНТп-10-70/120
66288	3ПКНТп-10-150/240
66281	3ПКНТп-10-35/50(Б)
66285	3ПКНТп-10-70/120(Б)
66289	3ПКНТп-10-150/240(Б)
92347	3ПКНТп-10-300/400
92348	3ПКНТп-10-300/400(Б)

Всего позиций: 8

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Чем отличается концевая муфта от концевой заделки?

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

В каких случаях можно использовать заливные муфты и муфты холодной усадки?

Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.
