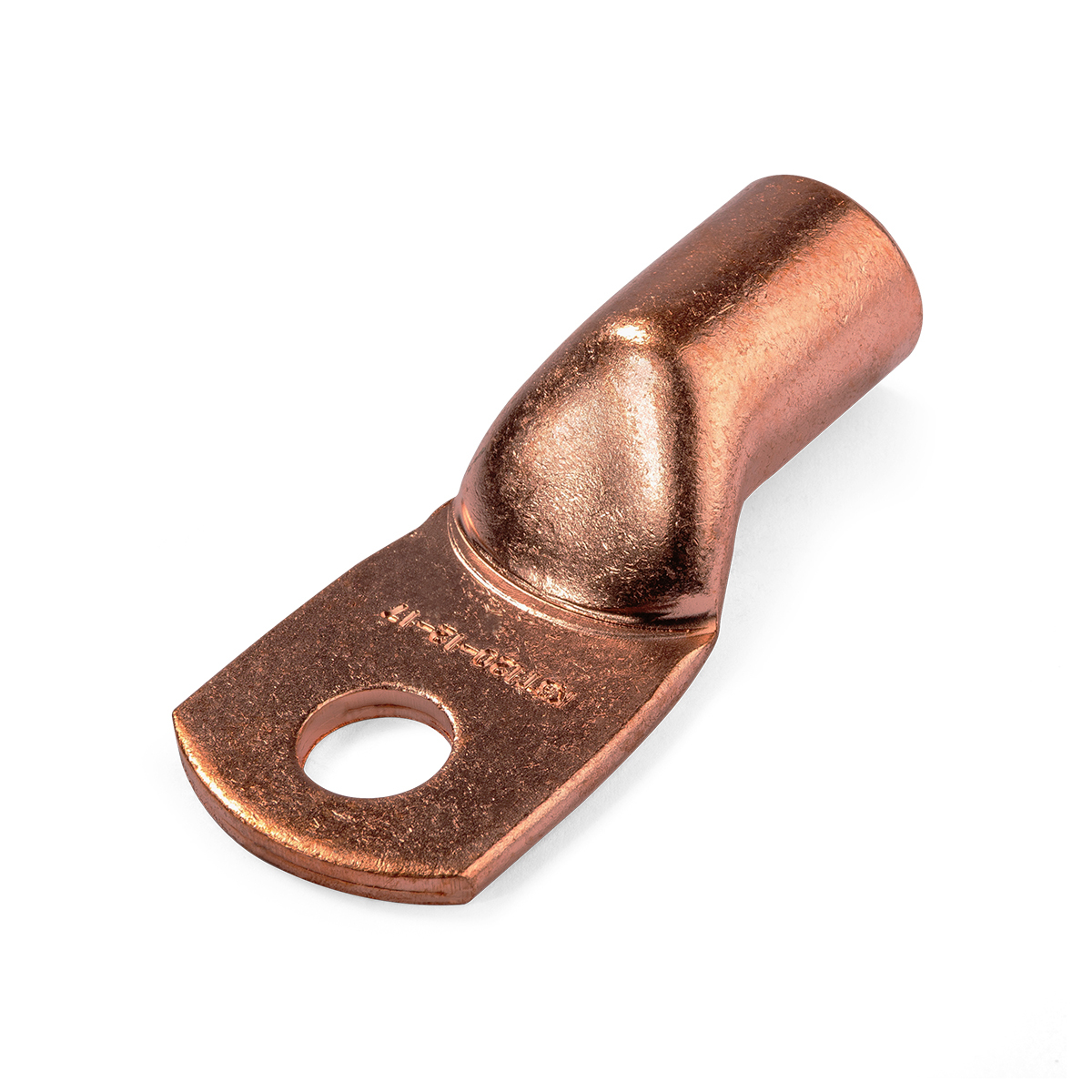

Наконечники медные нелуженые по ГОСТ

тип: ТМ

(ГОСТ 7386-80)

Предназначены для оконцевания опрессовкой медных кабелей и проводов
Материал: электротехническая медь марки М2
Покрытие: без покрытия (климатическое исполнение: «УХЛЗ»)
«КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
85 наименований в двух видах климатического исполнения
Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице

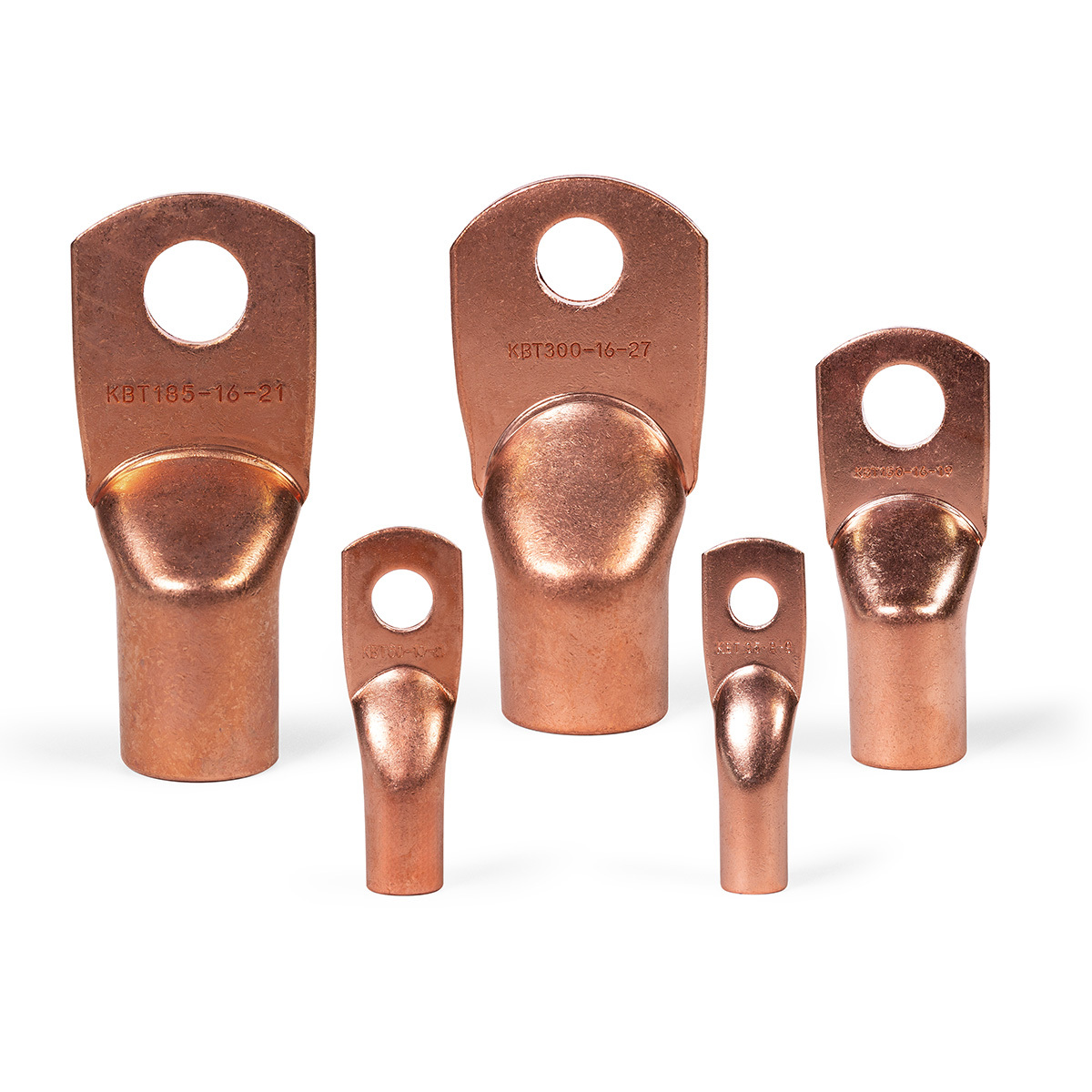

Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
После штамповки наконечники подвергаются отжигу для повышения пластичности материала

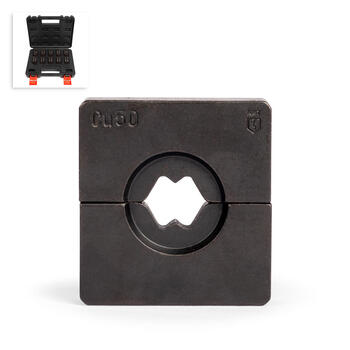

Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
Комплексное решение от производителя:

кабельные наконечники и гильзы
инструмент для опрессовки
высокоточные матрицы для опрессовки
рекомендации по технологии монтажа

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Отказное письмо на кабельные наконечники и гильзы, крышки силиконовые, пасту контактную

Информационные материалы

Механическая прочность силовых наконечников по мировым стандартам

Различия кабельных жил по классам гибкости

Таблица перевода сечений кабеля из стандарта AWG в систему СИ

Провода заземления

Борьба с гальванической коррозией или технологии присоединения алюминия к меди

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
86990	ТМ 2,5-5-2,6	100	шт	20.53	Cравнить
86991	ТМ 2,5-6-2,6	100	шт	20.53	Cравнить
86992	ТМ 4-5-3	100	шт	19.39	Cравнить
86993	ТМ 4-6-3	100	шт	19.39	Cравнить
86994	ТМ 6-5-4	100	шт	22.88	Cравнить
86995	ТМ 6-6-4	100	шт	22.88	Cравнить
41487	ТМ 10–6–5	100	шт	54.30	Cравнить
86996	ТМ 10-8-5	100	шт	54.30	Cравнить
41280	ТМ 16–6–6	100	шт	61.90	Cравнить
43030	ТМ 16–8–6	100	шт	61.90	Cравнить
41486	ТМ 25–6–7	100	шт	77.58	Cравнить
41281	ТМ 25–8–7	100	шт	77.58	Cравнить
86997	ТМ 25-8-8	100	шт	94.57	Cравнить
86998	ТМ 25-10-8	100	шт	94.57	Cравнить
41282	ТМ 35–8–9	100	шт	126.98	Cравнить
86999	ТМ 35-8-10	100	шт	145.55	Cравнить
42845	ТМ 35–10–9	100	шт	126.98	Cравнить
87000	ТМ 35-10-10	100	шт	145.55	Cравнить
41283	ТМ 50–8–11	100	шт	158.71	Cравнить
41441	ТМ 50–10–11	100	шт	158.71	Cравнить
41284	ТМ 70–10–13	50	шт	183.15	Cравнить
42586	ТМ 70–12–13	50	шт	183.15	Cравнить
41286	ТМ 95–10–15	25	шт	318.81	Cравнить
41442	ТМ 95–12–15	25	шт	318.81	Cравнить
41291	ТМ 120–12–17	25	шт	480.61	Cравнить
47245	ТМ 120–16–17	25	шт	480.61	Cравнить
41294	ТМ 150–12–19	25	шт	713.41	Cравнить
41503	ТМ 150–16–19	25	шт	713.41	Cравнить
87001	ТМ 185-12-21	25	шт	895.92	Cравнить
41443	ТМ 185–16–21	25	шт	895.92	Cравнить
41300	ТМ 240–16–24	10	шт	1 397.60	Cравнить
47182	ТМ 240–20–24	10	шт	1 397.60	Cравнить
87002	ТМ 300-16-27	5	шт	1 456.79	Cравнить

Всего позиций: 33

SKU	товарные позиции	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Технология монтажа
86990	ТМ 2,5-5-2,6	2.5	1/2/3/4/5/6	без покрытия	медь	опрессовка
86991	ТМ 2,5-6-2,6	2.5	1/2/3/4/5/6	без покрытия	медь	опрессовка
86992	ТМ 4-5-3	4	1/2/3/4/5/6	без покрытия	медь	опрессовка
86993	ТМ 4-6-3	4	1/2/3/4/5/6	без покрытия	медь	опрессовка
86994	ТМ 6-5-4	6	1/2/3/4/5/6	без покрытия	медь	опрессовка
86995	ТМ 6-6-4	6	1/2/3/4/5/6	без покрытия	медь	опрессовка
41487	ТМ 10–6–5	10	1/2/3/4/5/6	без покрытия	медь	опрессовка
86996	ТМ 10-8-5	10	1/2/3/4/5/6	без покрытия	медь	опрессовка
41280	ТМ 16–6–6	16	1/2/3/4/5/6	без покрытия	медь	опрессовка
43030	ТМ 16–8–6	16	1/2/3/4/5/6	без покрытия	медь	опрессовка
41486	ТМ 25–6–7	25	1/2/3/4/5/6	без покрытия	медь	опрессовка
41281	ТМ 25–8–7	25	1/2/3/4/5/6	без покрытия	медь	опрессовка
86997	ТМ 25-8-8	25	1/2/3/4/5/6	без покрытия	медь	опрессовка
86998	ТМ 25-10-8	25	1/2/3/4/5/6	без покрытия	медь	опрессовка
41282	ТМ 35–8–9	35	1/2/3/4/5/6	без покрытия	медь	опрессовка
86999	ТМ 35-8-10	35	1/2/3/4/5/6	без покрытия	медь	опрессовка
42845	ТМ 35–10–9	35	1/2/3/4/5/6	без покрытия	медь	опрессовка
87000	ТМ 35-10-10	35	1/2/3/4/5/6	без покрытия	медь	опрессовка
41283	ТМ 50–8–11	50	1/2/3/4/5/6	без покрытия	медь	опрессовка
41441	ТМ 50–10–11	50	1/2/3/4/5/6	без покрытия	медь	опрессовка
41284	ТМ 70–10–13	70	1/2/3/4/5/6	без покрытия	медь	опрессовка
42586	ТМ 70–12–13	70	1/2/3/4/5/6	без покрытия	медь	опрессовка
41286	ТМ 95–10–15	95	1/2/3/4/5/6	без покрытия	медь	опрессовка
41442	ТМ 95–12–15	95	1/2/3/4/5/6	без покрытия	медь	опрессовка
41291	ТМ 120–12–17	120	1/2/3/4/5/6	без покрытия	медь	опрессовка
47245	ТМ 120–16–17	120	1/2/3/4/5/6	без покрытия	медь	опрессовка
41294	ТМ 150–12–19	150	1/2/3/4/5/6	без покрытия	медь	опрессовка
41503	ТМ 150–16–19	150	1/2/3/4/5/6	без покрытия	медь	опрессовка
87001	ТМ 185-12-21	185	1/2/3/4/5/6	без покрытия	медь	опрессовка
41443	ТМ 185–16–21	185	1/2/3/4/5/6	без покрытия	медь	опрессовка
41300	ТМ 240–16–24	240	1/2/3/4/5/6	без покрытия	медь	опрессовка
47182	ТМ 240–20–24	240	1/2/3/4/5/6	без покрытия	медь	опрессовка
87002	ТМ 300-16-27	300	1/2/3/4/5/6	без покрытия	медь	опрессовка

Всего позиций: 33

SKU	товарные позиции	L	B	D	d	d₁
86990	ТМ 2,5-5-2,6	28	10	5.3	5	2.6
86991	ТМ 2,5-6-2,6	30	12	6.4	5	2.6
86992	ТМ 4-5-3	32	10	5.3	5	3
86993	ТМ 4-6-3	32	12	6.4	5	3
86994	ТМ 6-5-4	32	10	5.3	6	4
86995	ТМ 6-6-4	32	12	6.4	6	4
41487	ТМ 10–6–5	40	14	6.4	8	5
86996	ТМ 10-8-5	40	16	8.4	8	5
41280	ТМ 16–6–6	40	14	6.4	9	6
43030	ТМ 16–8–6	40	16	8.4	9	6
41486	ТМ 25–6–7	45	15	6.4	10	7
41281	ТМ 25–8–7	45	16	8.4	10	7
86997	ТМ 25-8-8	50	16	8.4	11	8
86998	ТМ 25-10-8	50	20	10.5	11	8
41282	ТМ 35–8–9	60	18	8.4	12	9
86999	ТМ 35-8-10	63	20	8.4	13	10
42845	ТМ 35–10–9	60	20	10.5	12	9
87000	ТМ 35-10-10	63	20	10.5	13	10
41283	ТМ 50–8–11	63	20	8.4	14	11
41441	ТМ 50–10–11	63	22	10.5	14	11
41284	ТМ 70–10–13	65	24	10.5	16	13
42586	ТМ 70–12–13	65	24	13	16	13
41286	ТМ 95–10–15	75	28	10.5	19	15
41442	ТМ 95–12–15	75	28	13	19	15
41291	ТМ 120–12–17	81	34	13	22	17
47245	ТМ 120–16–17	81	34	17	22	17
41294	ТМ 150–12–19	90	36	13	25	19
41503	ТМ 150–16–19	90	36	17	25	19
87001	ТМ 185-12-21	95	40	13	27	21
41443	ТМ 185–16–21	95	40	17	27	21
41300	ТМ 240–16–24	105	48	17	32	24
47182	ТМ 240–20–24	105	48	21	32	24
87002	ТМ 300-16-27	105	50	17	34	27

Всего позиций: 33

SKU	товарные позиции	.stp
86990	ТМ 2,5-5-2,6	скачать файл .stp
86991	ТМ 2,5-6-2,6	скачать файл .stp
86992	ТМ 4-5-3	скачать файл .stp
86993	ТМ 4-6-3	скачать файл .stp
86994	ТМ 6-5-4	скачать файл .stp
86995	ТМ 6-6-4	скачать файл .stp
41487	ТМ 10–6–5	скачать файл .stp
86996	ТМ 10-8-5	скачать файл .stp
41280	ТМ 16–6–6	скачать файл .stp
43030	ТМ 16–8–6	скачать файл .stp
41486	ТМ 25–6–7	скачать файл .stp
41281	ТМ 25–8–7	скачать файл .stp
86997	ТМ 25-8-8	скачать файл .stp
86998	ТМ 25-10-8	скачать файл .stp
41282	ТМ 35–8–9	скачать файл .stp
86999	ТМ 35-8-10	скачать файл .stp
42845	ТМ 35–10–9	скачать файл .stp
87000	ТМ 35-10-10	скачать файл .stp
41283	ТМ 50–8–11	скачать файл .stp
41441	ТМ 50–10–11	скачать файл .stp
41284	ТМ 70–10–13	скачать файл .stp
42586	ТМ 70–12–13	скачать файл .stp
41286	ТМ 95–10–15	скачать файл .stp
41442	ТМ 95–12–15	скачать файл .stp
41291	ТМ 120–12–17	скачать файл .stp
47245	ТМ 120–16–17	скачать файл .stp
41294	ТМ 150–12–19	скачать файл .stp
41503	ТМ 150–16–19	скачать файл .stp
87001	ТМ 185-12-21	скачать файл .stp
41443	ТМ 185–16–21	скачать файл .stp
41300	ТМ 240–16–24	скачать файл .stp
47182	ТМ 240–20–24	скачать файл .stp
87002	ТМ 300-16-27	скачать файл .stp

Всего позиций: 33

Почему в ассортименте «КВТ» нет медных наконечников сечением 300 мм²?

Такие наконечники есть. В двух опциях: луженые и нелуженые. Это наконечники ТМЛ и ТМ по ГОСТ 7386-80 с номинальными размерами 240-16-24 и 240-20-24. Данные наконечники имеют внутренний диаметр трубной части 24 мм, что более чем достаточно для свободного заведения медного кабеля 300 кв.мм со 2-м классом гибкости жилы. Все дело в том, что наконечники ТМЛ по ГОСТ7386-80 выполнены по высшему 6-му классу гибкости жил. Однако гибких тонкопроволочных кабелей с сечением 300 мм² просто не бывает. Поэтому данные наконечники и являются самыми, что ни на есть правильными трехсотыми наконечниками!
