Наконечник изолированный герметичный сечением 70 мм²

модель: НИМ (CPTAU) 70

(ТУ3449-037-97284872-2010)

Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования

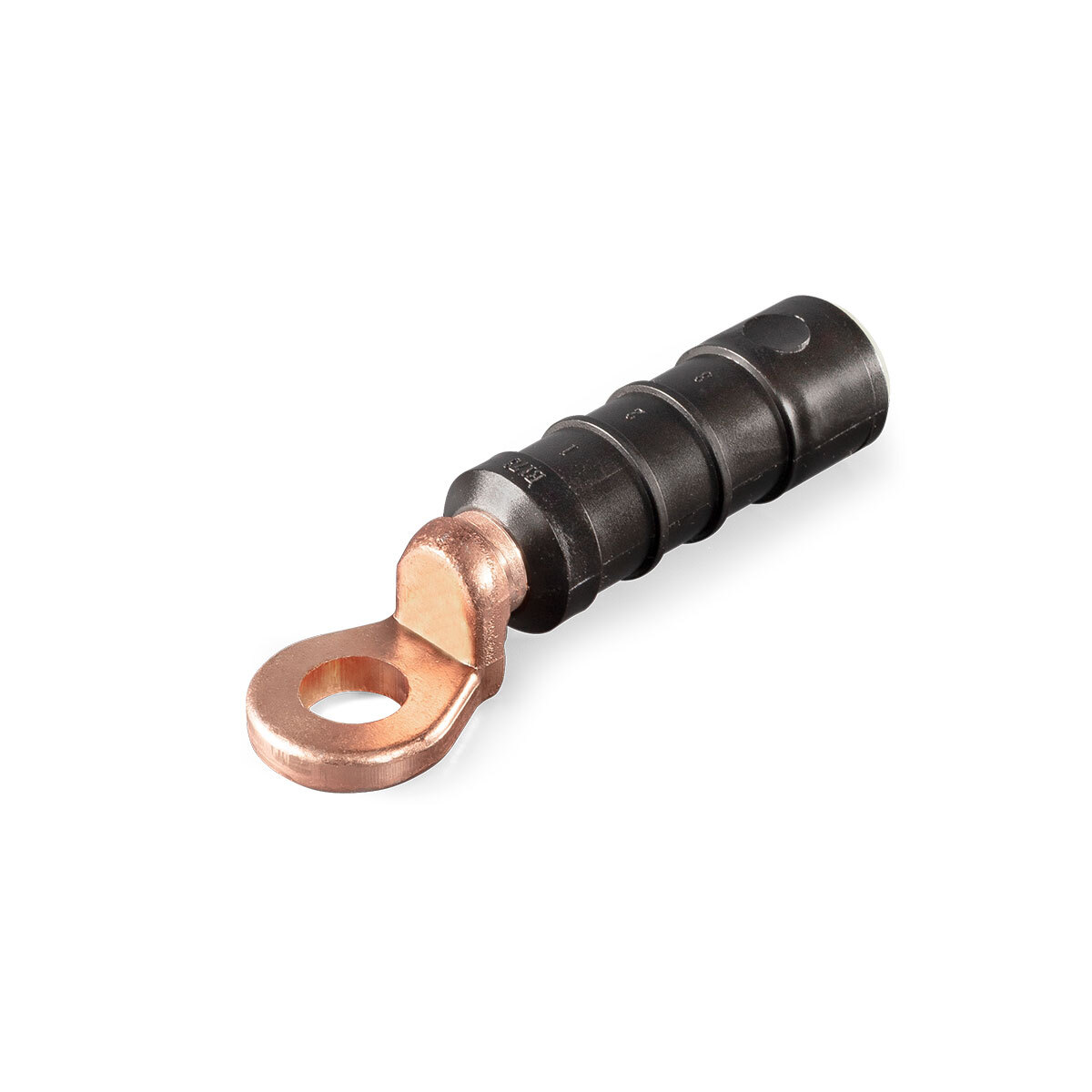

Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки
Алюминиевая часть наконечника заполнена контактной пастой
Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям

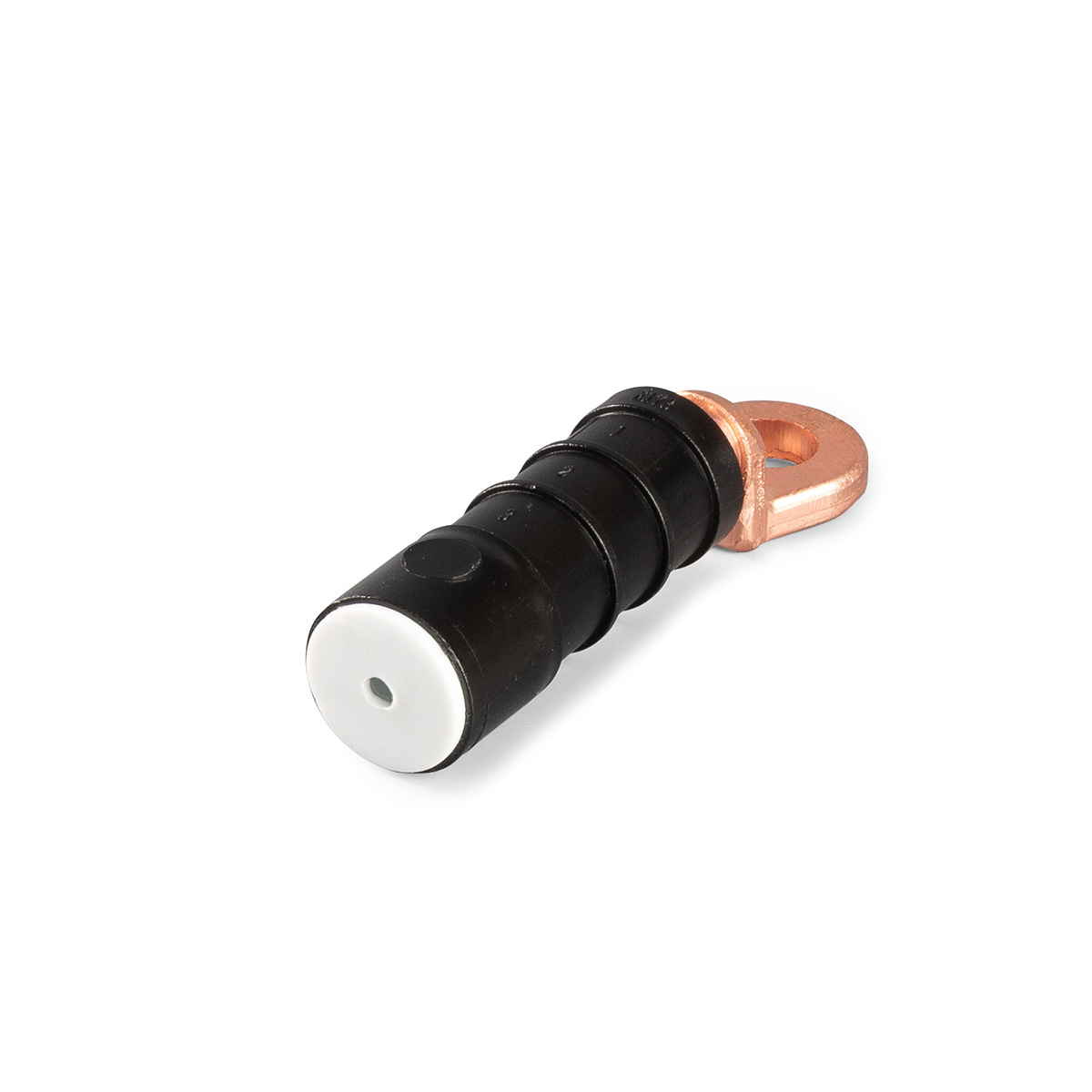

Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения
В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующую сечению
На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции

Эксплуатационные характеристики

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

Сертификат соответствия на Гильзы серии ГИФ, ГИН, ГИА, наконечники серии НИМ (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)	к сравнению
103167	НИМ (CPTAU) 70	10	шт	641.82	Cравнить

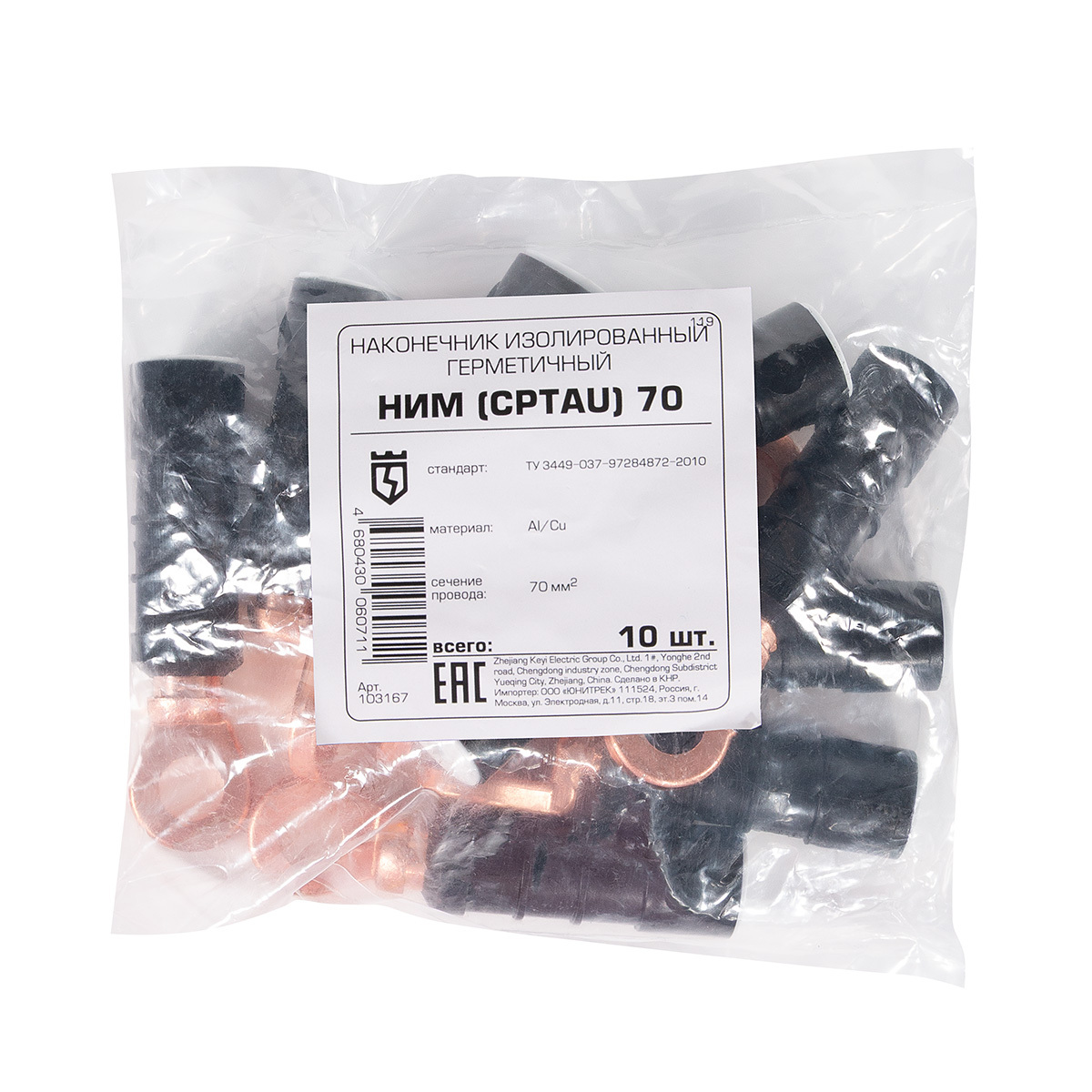

109232	НИМ (CPTAU) 70 (10шт) Скоро	1	упак	6 418.18	Cравнить

Всего позиций: 2

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа
103167	НИМ (CPTAU) 70	1	70	2	без покрытия	алюминий/медь	черный	опрессовка
109232	НИМ (CPTAU) 70 (10шт)	1	70	2	без покрытия	алюминий/медь	черный	опрессовка

Всего позиций: 2

SKU	товарные позиции	L	d₁	d₂
103167	НИМ (CPTAU) 70	97	10	12.8
109232	НИМ (CPTAU) 70 (10шт)	97	10	12.8

Всего позиций: 2

SKU	товарные позиции	.stp
103167	НИМ (CPTAU) 70
109232	НИМ (CPTAU) 70 (10шт)

Всего позиций: 2
